Persyaratan Bahan Tahan Api Cleanroom: Standar, Peringkat dan Spesifikasi

Pengajuan kembali ditandai revisi dan pengiriman ulang karena panel dinding adalah Kelas A tetapi daun pintu hanya membawa laporan Kelas B1, dan tidak ada yang dapat melakukan pengujian terhadap keduanya yang dipasang bersamaan. Pola kegagalan itu biasa terjadi. Performa kebakaran di ruang bersih bukanlah properti material tunggal; itu adalah rantai inti, permukaan, perekat, bingkai, penyegel, perangkat keras dan uji perakitan yang mengikatnya bersama-sama.

Aturan praktisnya singkat: perlakukan reaksi terhadap api dan ketahanan terhadap api sebagai persyaratan terpisah, mintalah laporan pengujian pada perakitan lengkap, bukan inti saja, dan pertahankan kerapatan, ketebalan, permukaan dan detail sambungan tetap identik dengan apa pun yang diuji. Segala sesuatu di bawah ini mengikuti dari tiga poin tersebut.

Kelas Api dan Ketahanan Api Adalah Dua Persyaratan Terpisah

Kontrol dan kompartementasi partikel diatur oleh standar yang berbeda, dan spesifikasi yang memadukan keduanya menghasilkan argumen di lokasi. Reaksi terhadap api menggambarkan bagaimana suatu bahan menyulut api: mudah terbakar, penyebaran api, pelepasan panas dan asap. Ketahanan terhadap api menggambarkan berapa lama suatu rakitan dapat menahan api: integritas, isolasi dan, jika relevan, kapasitas menahan beban.

Reaksi terhadap api, uji materi

GB 8624 menilai bahan bangunan dari Kelas A (tidak mudah terbakar) hingga B1, B2, dan B3, dan Kelas A adalah standar umum untuk selubung ruang bersih dalam proyek farmasi, semikonduktor, dan makanan. Berdasarkan EN 13501-1, target setaranya adalah A2-s1,d0 atau lebih baik, dengan s1 membatasi produksi asap dan d0 mencegah tetesan api. ASTM E84 Kelas A berarti indeks penyebaran api 25 atau lebih rendah dan indeks pengembangan asap 450 atau lebih rendah. Perhatikan cakupannya: E84 mengevaluasi pembakaran permukaan suatu spesimen dan tidak menjelaskan apa pun tentang penghalang 60 menit.

Tahan api, uji perakitan

Peringkat seperti EI 30, EI 60 atau EI 120 (EN 1364-1 untuk dinding, EN 1634-1 untuk pintu), atau peringkat satu jam berdasarkan ASTM E119 atau GB/T 9978, berlaku untuk rakitan dengan ketebalan dan orientasi yang diuji. Panel inti wol batu diuji secara rutin selama 60 menit pada ukuran 50 mm, 75 mm, dan 100 mm, namun setiap sertifikat hanya berlaku untuk penumpukan pasti yang dicakupnya. Panel yang lebih tipis atau profil sambungan yang berbeda adalah rakitan yang berbeda.

Perbandingan Bahan Inti untuk Panel Cleanroom

Pemilihan inti menentukan sebagian besar hasil kebakaran, dan kepadatan lebih penting daripada kata-kata pada lembar data. Wol batu dengan berat 60 kg/m3 dan wol batu dengan berat 120 kg/m3 dapat memiliki label pemasaran yang sama dan berperilaku sangat berbeda dalam pengujian 60 menit.

Bahan inti ruang bersih dibandingkan berdasarkan kelas api dan perilakunya. Peringkat selalu menjadi milik rakitan yang diuji, bukan milik inti yang terisolasi.
Bahan inti	Reaksi khas terhadap api	Perilaku di bawah api	Dimana itu cocok
Wol batu, 100-120 kg/m3	Kelas A / A2-s1,d0	Serat mineral tidak mudah terbakar, titik leleh di atas 1000 C, tidak ada tetesan api	Nilai dinding, langit-langit dan inti pintu
Magnesium oksida dan magnesium oksisulfat	Kelas A	Asap rendah, tidak ada bahan pengikat yang mudah terbakar; kinerja mengikuti ketebalan dan permukaan papan	Area proses basah dengan kontrol kebersihan yang ketat
Panel inti gipsum	Kelas A	Stabil selama 30 hingga 60 menit; kertas yang terkena karat dan kelembapan akan melemahkan papan	Partisi dan zona teknis kering
Sarang lebah aluminium	Kelas A, skin dependent	Tidak terbakar tetapi menghantarkan panas; bergantung pada permukaan dan perekat	Pintu dan panel siram yang ringan
Poliuretan (PIR atau PUR)	Biasanya B1 atau B2	Pelepasan panas tinggi dan asap tebal; busanya hangus dan mungkin menetes	Hanya jika kode mengizinkan dan alat penyiram diterima
EPS atau XPS	Mudah terbakar	Meleleh, menyebarkan api dan menghasilkan asap tebal	Tidak dapat diterima dalam amplop ruang bersih

Panel wol batu dalam praktiknya

Untuk dinding ruang bersih terukur, panel wol batu berukuran 50 mm atau 75 mm dengan permukaan baja berlapis awal 0,5 mm, gasket yang tidak mudah terbakar, dan sambungan yang dikemas dengan wol mineral adalah konfigurasi yang paling sering disetujui. Panel manual memberikan permukaan yang lebih rata dan toleransi yang lebih ketat di sekitar bukaan pintu dan jendela tembus; panel buatan mesin dipasang lebih cepat di area langit-langit yang luas. Keduanya diproduksi dengan inti wol batu, dan keduanya harus dilengkapi dengan laporan pengujian yang mencakup ketebalan dan detail sambungan yang sama sesuai spesifikasi proyek.

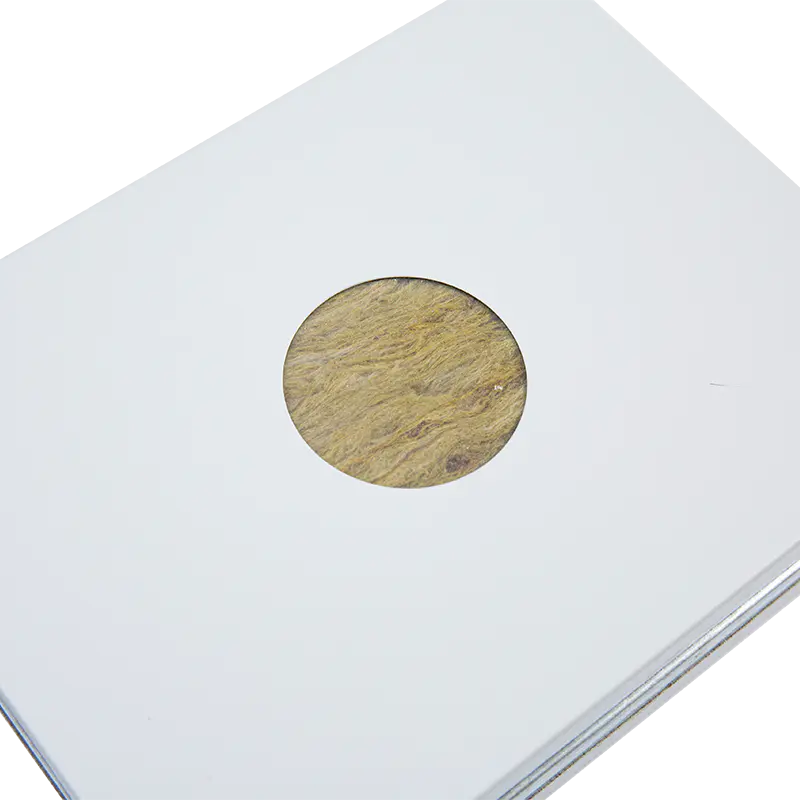

Handmade Rock Wool Cleanroom Panel with Steel Plates

Panel Cleanroom Wol Batu Buatan Tangan dengan Pelat Baja Panel ruang bersih wol batu buatan tangan dengan pelat baja, relevan jika permukaan datar, toleransi ketat, dan tinjauan batas tahan api penting. Lihat Produk →

Persyaratan Kebakaran Elemen demi Elemen

Strategi kebakaran meninjau setiap batas zona bersih secara terpisah. Persyaratan yang ditetapkan untuk blok ruang bersih tipikal berbunyi seperti ini:

Dinding dan langit-langit: panel setinggi penuh yang tidak mudah terbakar, sambungan tertutup, tidak ada foil mudah terbakar yang terbuka, wol mineral dikemas di abutmen dan detail kepala.
Pintu kebakaran: daun dan rangka terukur yang disertifikasi sebagai satu unit, perangkat keras yang dapat menutup sendiri, segel intumescent atau mineral, kaca termasuk dalam pengujian.
Pintu keluar darurat: pintu berayun ke arah perjalanan, menjauhi bangku dan peralatan, dan tetap dapat dioperasikan ketika sistem interlock gagal.
Penetrasi: baki kabel, saluran dan pipa dilapisi dan disegel dengan sistem penghenti api yang telah teruji, bukan hanya menggunakan manik silikon.
HVAC: peredam api dan asap pada batas kompartemen, dapat diakses untuk pemeriksaan berkala.
Jendela dan jendela tembus: kaca berperingkat di dalam bingkai berperingkat; gelas yang bagus dalam potongan harga yang tidak diberi peringkat gagal dalam perakitan.
Lantai dan pelapis: lapisan akhir yang tidak mudah terbakar atau nyala api rendah tanpa lapisan perekat yang mudah terbakar.
Isolasi dan pengisi akustik: hanya wol mineral yang tidak mudah terbakar, tidak pernah berbusa.

Pintu layak mendapat perhatian tersendiri karena pintu kamar bersih memiliki sertifikat kebakaran dan tugas kedap udara pada saat yang bersamaan. Pintu ruang bersih baja dengan inti mineral, rangka bersertifikat, dan gasket segel ganda dapat memiliki peringkat EI 60 sambil tetap mengelola perbedaan tekanan yang menjaga partikel tetap di tempatnya. Tambahkan penutup otomatis dan koordinasikan urutan interlock sehingga daun tidak terbuka selama produksi.

Steel Cleanroom Door for Controlled Environments

Pintu Ruang Bersih Baja untuk Lingkungan Terkendali Pintu baja tahan karat dengan segel tiga sisi dan segel bawah yang dapat dibuka, berguna untuk mengontrol kebersihan, kedap udara, dan kontaminasi. Lihat Produk →

Pemeriksaan Pengadaan Yang Mencegah Penolakan Penyerahan

Sebagian besar penolakan berasal dari dokumentasi, bukan produk. Pemeriksaan ini mencakup sebagian besar:

Mintalah laporan pengujian perakitan, bukan lembar data inti, dan konfirmasikan bahwa laporan tersebut menyebutkan ketebalan panel, kepadatan inti, permukaan dan sistem sambungan.
Cocokkan kepadatan dengan nilai yang diuji. Jika sertifikat menyatakan 120 kg/m3, panel 90 kg/m3 adalah produk yang berbeda.
Periksa kelas asap. Hasil s1,d0 atau indeks asap yang rendah berpengaruh pada koridor tertutup yang bersih dimana evakuasi berjalan lambat.
Verifikasi permukaan dan perekatnya. Baja yang sudah dilapisi sebelumnya baik-baik saja; film yang mudah terbakar atau perekat busa dapat merusak inti Kelas A.
Konfirmasikan paket pintu. Daun, bingkai, kaca, perangkat keras, dan segel harus tercantum pada sertifikat yang sama.
Minta sampel potongan dari produksi untuk memeriksa kepadatan inti sebenarnya, orientasi serat, dan tidak adanya rongga.
Biarkan satu pemasok bertanggung jawab atas perakitan. Memisahkan panel dan bingkai antar vendor membuat sertifikat tidak dapat diterapkan.

Jika Anda sedang mempertimbangkan beberapa pilihan amplop sekaligus, ulasan terstruktur seperti ini panduan pemilihan sistem ruang bersih menempatkan kriteria kebakaran, kebersihan, dan biaya dalam satu perbandingan, bukan tiga pembahasan terpisah.

Detail Instalasi Tentukan Apakah Peringkat Bertahan

Panel bersertifikat yang dipasang dengan celah 20 mm dan tanpa wol mineral adalah dinding yang tidak bersertifikat. Detail yang paling sering gagal dalam pemeriksaan:

Sambungan diisi dengan wol mineral sebelum strip penutup dipasang, tidak pernah dibiarkan berlubang.
Detail kepala dan ambang disegel dengan penahan api yang telah teruji, bukan busa yang mengembang.
Sambungan pergerakan perimeter dipertahankan sehingga ekspansi termal tidak dapat membuka celah pada dinding terukur.
Kusen pintu dipasang pada struktur, bukan pada kulit panel saja.
Segel peredam dan penetrasi difoto dan dicatat untuk file serah terima.

Pertanyaan Umum

Apakah inti Kelas A cukup untuk dinding ruang bersih tahan api?

Tidak. Kelas A menggambarkan reaksi terhadap api, bukan perlawanan. Peringkat EI 60 atau satu jam termasuk dalam perakitan penuh, yang berarti panel, sambungan, rangka, pengencang, dan segel diuji bersama pada ketebalan yang ditentukan. Inti Kelas A dalam build-up yang belum teruji tidak membuktikan apa pun tentang kompartementasi.

Berapa kepadatan wol batu yang harus ditentukan untuk panel ruang bersih?

100 hingga 120 kg/m3 adalah kisaran umum untuk panel terukur. Di bawah kira-kira 80 kg/m3, struktur serat terkompresi karena beratnya sendiri pada bentang langit-langit yang panjang, yang pada saat yang sama mempengaruhi kerataan, kekencangan sambungan, dan kinerja api.

Dapatkah panel ruang bersih poliuretan digunakan jika peringkat berlaku?

Jarang. Inti poliuretan dan PIR biasanya B1 atau B2 dengan keluaran asap tinggi. Alat-alat ini tetap dapat digunakan di area yang tidak memiliki rating ketika otoritas lokal menerima kelas asap dan cakupan sprinkler, namun koridor, rute keluar dan dinding kompartemen memerlukan inti mineral.

Apakah jendela tembus dan pancuran udara memerlukan dokumentasi kebakaran?

Jendela tembus yang dipasang pada dinding terukur mengganggu penghalang, sehingga memerlukan kaca terukur dalam bingkai terukur. Pancuran udara lebih merupakan peralatan daripada struktur, namun kekuatan dan penetrasi kontrolnya masih memerlukan detail tersegel yang tercakup dalam sistem penghenti api yang telah teruji.
