Jenis Pintu Cleanroom: Pintu Geser vs Pintu Ayun

Sebuah airlock berukuran 4 m² antara koridor ISO 8 dan ruang pengisian ISO 7 menyisakan lebar bersih kira-kira 900 mm setelah panel dinding dipasang. Pasangkan daun ayun 1000 mm ke dalam celah tersebut dan daun tersebut akan menyapu busur sepanjang satu meter langsung ke zona kerja operator. Daun geser dapat menutup tanpa mencuri ruang lantai, namun memerlukan kantong atau jalur permukaan, dan penggerak jika staf mendorong troli melewatinya sepanjang shift.

Pertukaran tunggal ini menjelaskan sebagian besar keputusan pintu kamar bersih. Pintu ayun adalah standarnya: lebih sederhana, lebih murah, dapat menutup sendiri, dan lebih mudah disegel terhadap perbedaan tekanan. Pintu geser paling baik digunakan jika bukaannya sempit, lalu lintas padat, daunnya terlalu besar untuk didorong, atau ruangan harus tetap tertutup rapat saat orang dan barang lewat. Tidak ada jenis yang lebih baik secara universal, dan pilihan yang salah biasanya muncul beberapa bulan kemudian karena peningkatan jumlah partikel di ambang batas atau kunjungan pemeliharaan setiap dua minggu.

Di bawah ini adalah bagaimana masing-masing jenis berperilaku dalam ruang rahasia, di mana biaya kepemilikan sebenarnya berada, dan di mana masing-masing jenis tidak lagi menjadi jawaban yang masuk akal. Jika konsep ruangan lebih luas masih terbuka, maka panduan pemilihan sistem ruang bersih menutupi panel, langit-langit dan aliran udara sebelum Anda mencapai jadwal pintu.

Bagaimana Perilaku Pintu Ruang Bersih Ayun Di Bawah Tekanan

Pintu ayun adalah kusen, satu set engsel, daun dan paking. Di ruang bersih, paking adalah yang terpenting. Ketika daun menutup, segel perimeter harus cukup menekan untuk menghentikan migrasi udara antara dua ruangan yang berjarak 10 hingga 15 Pa. Itulah sebabnya daun ruang bersih dilengkapi dengan gasket kontinu, engsel yang dapat disesuaikan, dan ukuran yang lebih dekat untuk massa daun dibandingkan dengan apa pun yang tersisa di dalam van.

Daun biasanya digantung untuk diayunkan ke arah sisi yang bertekanan lebih tinggi. Tekanan kemudian mendorong pintu ke dalam kusennya alih-alih menjauhinya, sehingga penutup yang lelah tidak secara diam-diam mengubah pintu menjadi jalur kebocoran. Konsekuensi praktisnya adalah daun ayun terbuka ke ruang pembersih, yang layak untuk diperiksa terhadap aliran selubung dan rute troli pada gambar daripada di lokasi.

Dimana pintu ayun menjadi jawaban yang tepat

Lalu lintas rendah hingga sedang, beberapa lusin pergerakan per shift.
Bukaan sempit, biasanya daun tunggal 800-1000 mm atau daun ganda 1200-1800 mm.
Ruangan di mana segel berulang lebih penting daripada kecepatan siklus.
Dinding tanpa ruang untuk lintasan, saku, atau operator yang dipasang di kepala.
Bukaan tanpa daya, dengan penutup pegas adalah cara paling aman dari kegagalan.

Inspeksi adalah keuntungan yang tenang. Anda dapat melihat pakingnya, merasakan kompresinya, dan menyetel penutupnya dalam hitungan menit saat ruangan kembali berfungsi.

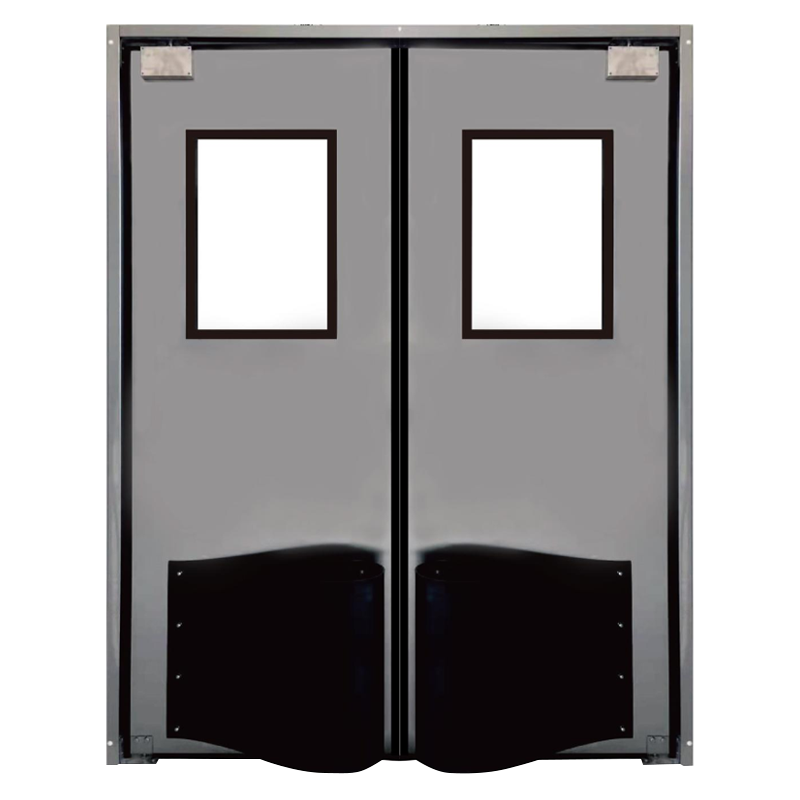

Swing Impact Door for High-Traffic Environments

Pintu Dampak Ayun untuk Lingkungan Lalu Lintas Tinggi Pintu ayun pelindung dengan panel tahan benturan dan kemudahan pemeriksaan, cocok untuk rumah sakit, ruangan bersih, dan gudang yang sering dilalui lalu lintas menuntut ketahanan. Lihat Produk →

Dimana Pintu Geser Cleanroom Mendapatkan Biayanya

Pintu geser menukar engsel dengan mekanisme: roller, track, pemandu bawah dan, pada sebagian besar pemasangan, penggerak sabuk atau rak. Daun bergerak sejajar dengan dinding, sehingga tidak memerlukan busur ayun. Itulah satu-satunya alasan terbesar mengapa hal ini ditentukan dalam airlock kompak, ruang dingin, dan koridor material di mana daun ayun dapat merusak rak atau pelindung mesin.

Konfigurasi geser umum

Dipasang di permukaan: track dipasang pada permukaan sisi bersih atau sisi kotor, pengaturan termudah untuk dipasang dan diservis.
Teleskopik: dua atau lebih daun dengan lebar yang tidak sama ditumpuk ke dalam saku pendek ketika panjang dinding terbatas.
Bi-parting: dua daun terbuka dari tengah untuk bukaan lebar dan aliran tinggi.
Geser kedap udara: paking drop-down atau tiup menutup daun hanya setelah tertutup sepenuhnya.

Penyegelan adalah tempat pintu geser secara historis gagal. Kuas sederhana atau paking bibir bergesekan di sepanjang bingkai pada setiap siklus dan bocor segera setelah daun mulai melentur. Gasket drop-down menghindari keausan tersebut karena hanya bersentuhan dengan lantai dan rangka dalam posisi tertutup, dan angka kebocorannya mendekati angka kebocoran pada pintu ayun.

Mendorong pilihan kemudian mengubah perekonomian. Pintu geser bertenaga listrik dapat saling bertautan dengan jendela tembus atau pancuran udara sehingga hanya satu bukaan yang terbuka pada satu waktu, sesuatu yang tidak dapat dilakukan oleh daun ayun manual tanpa sengatan listrik yang menekan pintu tersebut. Di atas lebar apertur sekitar 2000 mm, otomatisasi juga menghilangkan masalah jangkauan dan upaya yang mengubah daun manual yang berat menjadi masalah keselamatan.

Produsen pintu ruang bersih Kaisier Membersihkan Dunia Pemberdayaan Teknologi Besok Lihat Produk →

Pintu Sliding vs Swing Cleanroom: Berdampingan

Kedua kolom mengasumsikan bukaan yang sama pada dinding panel, perbedaan 10-15 Pa dan penggunaan manual kecuali dinyatakan lain. Angka-angka tersebut berubah segera setelah otomatisasi atau paking kedap udara ditambahkan.

Pengorbanan umum untuk pintu berdaun tunggal 1000 mm; angka sebenarnya bergantung pada perbedaan tekanan, desain paking, dan spesifikasi penggerak.
Kriteria	Pintu ayun	Pintu geser
Diperlukan izin	Busur sama dengan lebar daun, sekitar 1 m	Lacak atau saku di sepanjang permukaan dinding
Kualitas segel	Gasket kontinu dikompresi pada tepi kait	Tergantung pada paking; tipe drop-down cocok dengan ayunan
Perilaku tekanan	Tekanan membantu menempatkan daun di dalam bingkai	Tekanan membebani daun terhadap pemandu
Waktu siklus	2-4 detik manual atau bertenaga	Bertenaga 1-3 detik, lambat jika didorong dengan tangan
Kapasitas lalu lintas	Cocok untuk beberapa lusin gerakan per shift	Sesuai dengan aliran berkelanjutan dan lalu lintas troli
Bukaan lebar	Daun ganda menjadi berat dan membutuhkan ruang	Bi-parting atau teleskopik membuatnya tetap kompak
Kehilangan daya	Musim semi lebih dekat mengembalikan daun menjadi tertutup	Rilis manual; beberapa drive gagal dibuka
Poin pemeliharaan	Engsel, penutup, paking	Rol, track, sabuk, pemandu, paking
Biaya terpasang	Garis dasar yang lebih rendah	Lebih tinggi setelah drive dan kontrol disertakan
Paling cocok	Airlocks, ruang ganti, suite ISO 5-8	Dinding yang rapat, ruangan dingin, jalur otomatis

Bahan, Gasket, dan Perangkat Keras yang Menentukan Kinerja

Tipe hanya setengah dari spesifikasi. Pintu ayun yang masuk akal dengan paking yang buruk rusak, dan pintu geser dengan segel kedap udara yang dirancang dengan baik lolos. Lima detail memisahkan pintu yang memiliki kelasnya dari pintu yang perlu disesuaikan setiap bulan.

Konstruksi daun: baja berlapis bubuk untuk area kering, paduan aluminium dengan permukaan HPL untuk zona pembersihan, baja tahan karat 304 atau 316 yang mengutamakan ketahanan terhadap pencucian dan korosi.
Gasket: EPDM atau silikon kontinu, dapat diganti tanpa membongkar rangka, dikompresi dengan perangkat keras yang dapat disesuaikan, bukan dengan paksa.
Panel penglihatan: berlapis kaca rata, dan berlapis ganda di antara zona rahasia sehingga kaca tidak menjadi jalur kebocoran.
Perangkat keras: engsel tahan karat dan penutup yang sesuai dengan massa daun, ditambah pemandu lantai pada daun geser lebar apa pun.
Kontrol: interlock, sensor kaki, pembaca kartu, dan pelepasan darurat mekanis yang bekerja tanpa daya.

Daun tahan karat adalah jawaban umum di pabrik farmasi dan makanan karena daun ini tahan terhadap pembersihan yang sering tanpa merusak permukaan. Pertanyaan sebenarnya bukanlah apakah baja tahan karat terlihat lebih baik, namun apakah sistem pembersihan akan menghilangkan lapisan akhir dalam masa pakai aset.

Stainless Steel Cleanroom Door for GMP Environments

Pintu Cleanroom Stainless Steel untuk Lingkungan GMP Pintu ruang bersih baja tahan karat dengan konstruksi mulus dan penyegelan multi-tahap, cocok untuk ruang bersih GMP dan lingkungan steril yang memerlukan pembersihan sering. Lihat Produk →

Daftar Periksa Seleksi Praktis

Selesaikan ini sebelum jadwal pintu ditetapkan. Salah satunya bisa mengubah tipenya, bukan hanya modelnya saja.

Ukur lebar bersih dan permukaan dinding bebas pada kedua sisi; jawabannya sering kali langsung menghilangkan satu jenis.
Hitung pergerakan per shift per bukaan, termasuk troli, dan putuskan apakah daun manual realistis.
Konfirmasikan perbedaan tekanan dan arahnya, lalu gantung atau arahkan daun sesuai kebutuhan.
Periksa cara pembersihan, karena hal ini menentukan hasil akhir jauh sebelum estetika menentukan.
Putuskan apakah bukaan harus saling bertautan dengan jendela tembus, pancuran udara, atau panel akses.
Setuju dengan mode kegagalan: jika listrik padam, haruskah pintu ditutup, tetap terbuka, atau dilepaskan untuk penggunaan manual?

Pertanyaan yang Sering Diajukan

Tipe mana yang sesuai dengan cleanroom ISO 5?

Pintu ayun adalah titik awal yang biasa, karena paking terkompresi kontinu adalah segel paling andal di kelasnya. Pilih geser kedap udara hanya jika tata letaknya tidak memiliki ruang untuk busur ayun, atau jika bukaan harus bertautan dengan zona berikutnya.

Bisakah pintu geser cocok dengan pintu ayun dalam hal tekanan?

Ya, dengan paking drop-down atau tiup yang hanya menyegel dalam posisi tertutup. Segel sikat polos akan bocor segera setelah daunnya tertekuk, seberapa baik lintasannya sejajar.

Berapa jarak bebas yang dibutuhkan daun ayun?

Berikan kira-kira lebar daun ditambah 50-100 mm untuk pegangan dan operator, sehingga daun 900 mm memerlukan sekitar satu meter lantai bersih pada sisi yang menghadap ke arah terbuka.

Apakah pintu geser ruang bersih selalu membutuhkan listrik?

Tidak. Daun dengan berat hingga sekitar 60 kg dapat dioperasikan dengan tangan pada roller yang bagus. Selain itu, penggunaan manual membebani operator dan penyelarasan track.

Memilih Di Antara Keduanya Tanpa Menentukan Secara Berlebihan

Sebagian besar fasilitas memiliki kedua jenis tersebut, dan itulah hasil yang benar. Mengayunkan daun di ruang kunci udara dan ruang ganti, di mana segel yang keras dan perawatan yang sederhana penting; daun geser yang jarak dindingnya pendek, lalu lintasnya konstan, atau bukaannya harus bertautan dengan zona berikutnya.

Tentukan jenisnya mulai dari jarak bebas, tekanan diferensial, dan penghitungan lalu lintas, lalu belanjakan sisa anggaran untuk paking, perangkat keras, dan penggerak. Jika Anda ingin jadwal pintu ditinjau bersama panel dan tata letak langit-langit, kirimkan gambarnya kepada kami dan kami akan kembali dengan spesifikasi yang dapat dibangun.
