Panduan Lengkap Pemilihan Sistem Cleanroom

Tingkat Kebersihan: Titik Jangkar Pertama Seleksi

Semua desain sistem ruang bersih berkisar pada tingkat kebersihan. ISO 14644-1:2025 mengklasifikasikan kebersihan dari ISO Kelas 1 hingga ISO Kelas 9. Praktik teknik dalam negeri umumnya menggunakan terminologi Kelas 100, Kelas 1.000, Kelas 10.000, dan Kelas 100.000. Tingkat yang lebih tinggi memerlukan pengendalian partikel yang lebih ketat, sehingga biaya konstruksi dan konsumsi energi meningkat secara eksponensial.

Hindari "mendesain berlebihan" selama seleksi. Salah satu perusahaan farmasi membangun zona tambahan Kelas C dengan standar Kelas B, sehingga menghasilkan konsumsi energi tahunan meningkat sekitar 35% , dan periode pengembalian diperpanjang 2,8 tahun. Pendekatan rasionalnya adalah: merancang zona proses inti ke persyaratan tertinggi, menurunkan versi zona tambahan, dan mencegah aliran balik kontaminasi melalui gradien tekanan diferensial (zona inti ≥10Pa , kunci udara ≥10Pa , koridor ≥10Pa ).

Konstruksi Modular vs. Tradisional: Pemilihan Mode Menentukan Biaya Siklus Hidup

Ini adalah keputusan struktural paling kritis dalam seleksi tahun 2026. Cleanroom modular menggunakan panel dinding, langit-langit, dan unit FFU prefabrikasi untuk perakitan di lokasi, sedangkan mode tradisional melibatkan pengelasan kerangka di lokasi, pemasangan saluran, dan filter efisiensi tinggi.

Keunggulan inti solusi modular terletak pada skalabilitas dan jadwal konstruksi yang ringkas. Data pengukuran industri menunjukkan mode modular bisa mempersingkat periode konstruksi rata-rata lebih dari 30% , dan mendukung "pembongkaran tembok untuk perluasan" di masa depan — khususnya cocok untuk fasilitas sewaan atau perusahaan dengan kapasitas yang tidak pasti. Mengenai biaya pengoperasian, karena peralatan hemat energi berefisiensi tinggi dan sistem kontrol grup cerdas, konsumsi energi dapat dikurangi berkurang 20%-40% dibandingkan dengan solusi tradisional.

Namun, modular tidak dapat diterapkan secara universal. Ketika area melebihi 500 meter persegi atau melibatkan proses perpipaan yang rumit, mode kontrak umum EPC teknik pemurnian pekerjaan sipil tradisional menawarkan keunggulan dalam kekuatan struktural dan tata letak perpipaan yang komprehensif. Sebuah proyek baterai energi baru mengukur bahwa 800 meter persegi Biaya komprehensif solusi modular sebenarnya 18% lebih tinggi dibandingkan tradisional, karena biaya penguatan struktural ruang bentang besar mengimbangi keunggulan prefabrikasi.

Pemilihan Peralatan Inti: Logika Pencocokan untuk FFU, Filter, dan Struktur Amplop

Performa sistem Cleanroom ditentukan oleh trinitas "sistem kontrol otomatis HVAC pemurnian struktur amplop" — setiap titik lemah akan menurunkan efektivitas keseluruhan.

Struktur Amplop Kedap Udara: Garis Pertahanan Pertama untuk Kebersihan

"Panel Sandwich Struktur Amplop Ruang Bersih" GB/T 29468-2024 yang diterapkan pada tahun 2026 telah memperjelas indikator wajib untuk peringkat kebakaran material inti, ketahanan korosi lapisan permukaan, dan persyaratan sulit lainnya. Selama seleksi, pemasok harus diminta untuk memberikan laporan pengujian kedap udara panel — kebocoran udara pada celah sambungan adalah penyebab utama ketidakpatuhan terhadap kebersihan. Salah satu proyek pabrik elektronik menggunakan profil aluminium non-standar untuk penyambungan, sehingga menghasilkan jumlah partikel zona ISO Kelas 5 melebihi standar sebanyak 2,3 kali , membutuhkan 47 hari untuk pengerjaan ulang untuk mengganti gasket penyegel dan menyesuaikan tekanan diferensial.

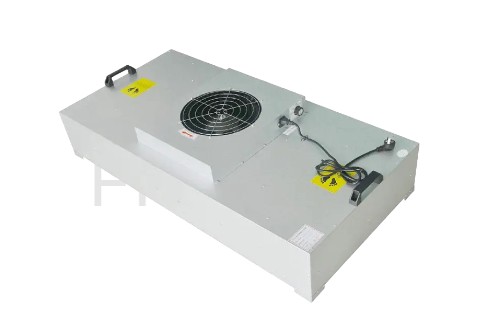

Parameter Kunci Pemilihan FFU

Pemilihan FFU (Fan Filter Unit) memerlukan perhatian pada tiga parameter inti:

• Umur kipas: Kipas sentrifugal penggerak langsung berkualitas dapat dijangkau lebih dari 50.000 jam
• Tingkat kebisingan: Zona kerja ≤65dB(A)
• Rentang pengaturan kecepatan: Pengaturan kecepatan tanpa langkah menyesuaikan dengan kondisi kapasitas yang berbeda

Lini produksi semikonduktor biasanya menggunakan langit-langit cakupan penuh FFU untuk menciptakan aliran searah, sedangkan zona Kelas C farmasi dapat menggunakan kombinasi tudung aliran laminar lokal aliran non-searah, mengurangi pengadaan FFU sebesar 30% .

Strategi Konfigurasi Filter Tiga Tahap

Konfigurasi filter mengikuti filtrasi tiga tahap "efisiensi medium tinggi/ultra-tinggi". Kesalahpahaman penting adalah mengabaikan kapasitas penahan debu filter utama — ketika kapasitas tidak mencukupi, filter efisiensi menengah dan tinggi tersumbat sebelum waktunya, menyebabkan resistensi sistem terhadap lonjakan dan konsumsi energi melonjak. Rekomendasi:

1. Utama: Filter panel kelas G4 (kapasitas menahan debu ≥500g )
2. Sedang: Filter saku kelas F8
3. Filter terminal efisiensi tinggi (kelas H13-H14) dengan ≥99,99% efisiensi untuk partikel ≥0,3μm

Pembaruan Kepatuhan 2026 Yang Harus Ditangani dalam Seleksi

Tahun 2025-2026 merupakan periode pembaruan standar kamar bersih yang intensif. Mengabaikan peraturan baru berikut selama seleksi dapat menyebabkan kegagalan penerimaan atau ketidakpatuhan operasional:

• GB/T 33556.1-2025 (Berlaku 1 Mei 2026): Spesifikasi aplikasi ruang bersih rumah sakit, memperkuat persyaratan pemantauan online tekanan diferensial ruang isolasi dan tekanan diferensial ruang operasi
• GB/T 47162-2026 (Berlaku 1 September 2026): Persyaratan teknis umum untuk pintu ruang bersih, indikator kuantitatif standar nasional pertama kali untuk kedap udara panel pintu, ketahanan paking, dan anti-kondensasi jendela observasi
• GB/T 46376-2025 (Berlaku 1 Mei 2026): Standar layanan pengoperasian dan pemeliharaan ruang bersih, yang memerlukan catatan O&M siklus hidup penuh dengan kemampuan penelusuran untuk penggantian filter, kalibrasi tekanan diferensial, dan pengoperasian lainnya
• GB 50073-2013 2025 Revisi Parsial: Pedoman desain bengkel ruang bersih semikonduktor bermutu tinggi yang baru, ditambah persyaratan desain hemat energi dan pengendalian emisi karbon

Daftar Periksa Keputusan Seleksi: Menghindari Kesalahan Umum

Sebelum menyelesaikan solusinya, gunakan daftar periksa berikut untuk verifikasi item demi item:

Sistem ruang bersih seleksi pada dasarnya adalah keseimbangan antara "persyaratan proses - kerangka kepatuhan - biaya siklus hidup". Tren tahun 2026 menunjukkan bahwa model kasar yang hanya mengejar kebersihan tinggi telah dihilangkan, digantikan oleh desain presisi berdasarkan simulasi digital (simulasi aliran udara BIM CFD), mode konstruksi yang sangat mengintegrasikan modularisasi dan kecerdasan, dan manajemen kepatuhan siklus hidup penuh yang mencakup operasi desain-konstruksi. Saat memilih, perusahaan harus memprioritaskan evaluasi apakah penyedia layanan memiliki kemampuan integrasi lintas standar dan pengetahuan industri, dibandingkan hanya membandingkan penawaran awal.

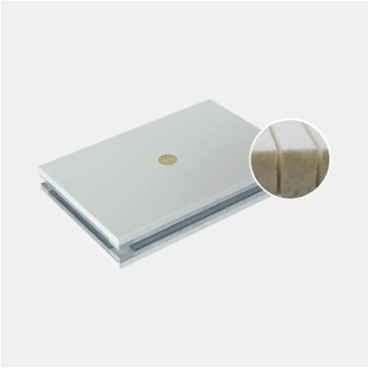

Bagaimana Memilih Panel untuk Sistem Ruang Bersih Elektronik Bebas Debu?

Saat memilih panel ruang bersih untuk bengkel elektronik bebas debu, kuncinya bukan sekadar memilih bahan yang paling mahal. Pilihan yang tepat tergantung pada tingkat kebersihan, kondisi kelembaban, ketahanan api, persyaratan anti-statis, dan frekuensi perawatan . Untuk sebagian besar proyek manufaktur elektronik, panel wol batu buatan mesin atau panel berbasis magnesium adalah pilihan yang praktis dan andal.

• Bengkel perakitan elektronik umum: Panel ruang bersih wol batu buatan mesin
• Lokakarya dengan kebersihan tinggi: Panel ruang bersih berbasis magnesium
• Lingkungan lembab: Panel ruang bersih poliuretan
• Area yang sering memerlukan modifikasi: Panel sarang lebah aluminium
• Area sensitif ESD: Panel dengan perawatan permukaan antistatis

Mengapa Pemilihan Panel Penting di Ruang Bersih Elektronik

Panel Cleanroom tidak hanya material dinding dan langit-langit. Hal ini secara langsung mempengaruhi kebersihan udara, kinerja penyegelan, dan stabilitas bengkel dalam jangka panjang. Produksi elektronik sangat sensitif terhadap partikel debu, fluktuasi kelembapan, dan listrik statis, sehingga pemilihan panel yang buruk dapat mengurangi hasil produk.

• Kebocoran udara melalui sambungan menurunkan tingkat kebersihan
• Deformasi kelembaban mempengaruhi penyegelan pintu dan jendela
• Timbulnya debu mencemari komponen sensitif
• Penumpukan listrik statis dapat merusak perangkat elektronik
• Pemeliharaan yang sering meningkatkan risiko waktu henti

Perbandingan Tipe Panel Cleanroom Umum

Pilih Panel berdasarkan Jenis Lokakarya

Lokakarya Produksi SMT

Panel berbahan dasar wol batu atau magnesium direkomendasikan untuk struktur yang stabil dan tahan api di lingkungan padat peralatan.

Lokakarya Perakitan Presisi

Panel berbasis magnesium dengan kerataan yang lebih baik membantu meningkatkan kinerja penyegelan.

Pabrik Elektronik Iklim Lembab

Panel poliuretan cocok karena ketahanan terhadap kelembapan dan kinerja insulasi yang lebih kuat.

Area Litbang dan Pengujian

Panel sarang lebah aluminium ideal untuk area yang memerlukan penyesuaian tata letak di masa mendatang.

Faktor Kunci yang Perlu Diperiksa Sebelum Membeli

1. Ketebalan lembaran baja: Pilih spesifikasi yang stabil secara struktural.
2. Kepadatan inti: Kepadatan yang lebih tinggi sering kali berarti ketahanan yang lebih baik terhadap deformasi.
3. Peringkat api: Prioritaskan tingkat ketahanan api yang lebih tinggi.
4. Kedap udara: Kualitas penyegelan sambungan secara langsung mempengaruhi kebersihan.
5. Permukaan akhir: Pilih sesuai dengan kebutuhan anti-statis atau ketahanan korosi.

Bagaimana Menyeimbangkan Anggaran dan Kinerja Jangka Panjang

Pendekatan praktis adalah panel premium untuk zona kritis dan panel standar untuk area pendukung .

• Zona produksi inti: Panel dengan stabilitas tinggi
• Koridor dan penyimpanan: Panel ruang bersih standar
• Ruang layanan: Bahan penutup dasar

Kualitas Instalasi Menentukan Hasil Akhir

Bahkan material panel yang bagus pun tidak dapat bekerja dengan baik jika kualitas pemasangannya buruk. Periksa hal berikut dengan cermat:

• Sambungan panel seragam dan tertutup rapat
• Transisi sudut yang mulus
• Sambungan langit-langit dan saluran keluar udara tertutup
• Pemasangan flush pada pintu dan panel dinding
• Bukaan akses pemeliharaan yang wajar

Kesimpulan

Saat memilih panel untuk sistem ruang bersih elektronik bebas debu, prioritaskan stabilitas kebersihan > keamanan > daya tahan > kenyamanan perawatan . Bagi sebagian besar pabrik elektronik, panel berbahan dasar wol batu dan magnesium adalah pilihan utama yang dapat diandalkan, sedangkan panel sarang lebah poliuretan dan aluminium lebih baik untuk lingkungan yang lembab atau penggunaan fleksibel.

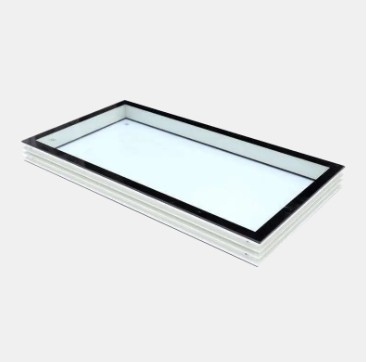

Mana yang Lebih Praktis di Bengkel dengan Kebersihan Rendah: Panel Ruang Bersih or Jendela Ruang Bersih ?

Di bengkel dengan tingkat kebersihan rendah (seperti ISO Kelas 8, ISO Kelas 9, atau area produksi yang dikendalikan secara umum ), jika hanya satu pilihan yang dapat diprioritaskan, panel ruang bersih biasanya lebih praktis daripada jendela ruang bersih . Hal ini karena panel mencakup area yang lebih luas dan secara langsung menentukan penyegelan dinding, efisiensi pembersihan, daya tahan, dan stabilitas lingkungan.

Jendela ruang bersih juga berguna, tetapi di ruang bersih tingkat rendah jendela ini terutama memberikan penerangan, jarak pandang, dan pemisahan lokal. Biasanya merupakan peningkatan manajemen, sedangkan panel merupakan struktur penutup yang penting.

• Anggaran terbatas: Prioritaskan panel ruang bersih
• Perlu visibilitas: Tambahkan jendela ruang bersih
• Konstruksi baru: Rencanakan panel dan jendela secara bersamaan

Mengapa Lokakarya dengan Kebersihan Rendah Harus Memprioritaskan Panel Ruang Bersih

Meskipun bengkel dengan tingkat kebersihan rendah memiliki standar yang lebih rendah dibandingkan ruang bersih tingkat lanjut, bengkel tersebut tetap memerlukan pengendalian debu, ketahanan terhadap kelembapan, dan pengelolaan kontaminasi. Sebagai material utama dinding dan langit-langit, panel ruang bersih memiliki dampak yang lebih langsung terhadap lingkungan.

• Biasanya menutupi lebih dari 80% permukaan selungkup
• Permukaan halus menyederhanakan pembersihan dan sanitasi
• Sambungan yang disegel mengurangi infiltrasi debu luar
• Insulasi termal dan suara meningkatkan stabilitas bengkel
• Perawatan lebih cepat dan penggantian lebih mudah

Nilai Praktis Jendela Cleanroom

Jendela ruang bersih bukanlah hal yang tidak penting. Di ruang bersih tingkat rendah, hal ini terutama meningkatkan manajemen visual dan kenyamanan kerja. Mereka ideal di mana observasi, cahaya matahari, atau pengawasan diperlukan.

• Pantau produksi tanpa memasuki ruangan
• Memperbaiki kondisi pencahayaan alami
• Cocok untuk pengemasan, inspeksi, dan zona penyangga
• Mendukung zonasi dan pengawasan alur kerja

Perbandingan Praktis: Panel vs Windows

Lokakarya Lebih Cocok untuk Memprioritaskan Panel

Area Pengolahan Makanan

Dinding perlu sering dicuci, sehingga ketahanan terhadap noda dan korosi menjadi lebih penting.

Lokakarya Pengemasan

Pengendalian debu dan kebersihan menjadikan panel sebagai prioritas utama.

Zona Penyimpanan dan Penyangga

Sistem dinding yang tahan lama biasanya merupakan solusi paling praktis.

Kapan Jendela Ruang Bersih Layak Diprioritaskan

Area Inspeksi dan Pemantauan

Manajer dapat mengamati operasi tanpa memasuki ruangan.

Zona Lalu Lintas Tinggi

Jarak pandang dapat mengurangi bukaan pintu yang tidak perlu.

Lokakarya dengan Penerangan Buruk

Windows meningkatkan cahaya alami dan kenyamanan karyawan.

Konfigurasi yang Direkomendasikan untuk Lokakarya dengan Kebersihan Rendah

Untuk sebagian besar area produksi dengan tingkat kebersihan rendah, solusi praktisnya adalah panel first, windows second :

• Gunakan panel ruang bersih untuk dinding dan langit-langit utama
• Pasang jendela tetap di titik pengamatan utama
• Kurangi bukaan yang tidak perlu untuk penyegelan yang lebih baik
• Tambahkan lebih banyak jendela nanti jika diperlukan

Kesimpulan

Di bengkel dengan tingkat kebersihan rendah, panel ruang bersih umumnya lebih praktis daripada jendela ruang bersih karena sifatnya yang menentukan kinerja penyegelan dasar, daya tahan, efisiensi pembersihan, dan stabilitas lingkungan . Jendela Cleanroom paling baik digunakan sebagai pelengkap manajemen dan visibilitas. Untuk kepraktisan jangka panjang, prioritaskan panel terlebih dahulu, lalu tambahkan jendela sesuai kebutuhan.
