Dalam sistem ruang bersih, jendela tidak hanya memberikan pencahayaan alami dan kemampuan melihat eksternal tetapi juga memberikan pencahayaan alami titik lemah kritis untuk menjaga perbedaan tekanan dan mencegah masuknya partikel . Kesimpulan yang jelas adalah: Seorang yang berkualitas jendela ruang bersih harus memenuhi empat persyaratan sekaligus — kedap udara (kebocoran udara ≤0,3 m³/(h·m²) @100Pa), kehalusan permukaan (Ra≤0,8μm), ketahanan kondensasi, dan ketahanan terhadap korosi disinfektan — dan kegagalannya dapat membahayakan kebersihan lebih parah dibandingkan luas panel dinding yang setara . Berikut ini adalah referensi teknis mendalam dari empat dimensi: pemilihan kaca, desain struktur penyegelan, bahan rangka, dan penerimaan pemasangan.

Pemilihan Kaca: Perbandingan Parameter Teknis Dua Jenis Arus Utama

Pemilihan kaca untuk jendela ruang bersih secara langsung mempengaruhi transmisi cahaya, keselamatan, dan kinerja isolasi termal/pencegahan kondensasi. Perbandingan rinci dari dua jenis kaca yang paling umum digunakan ditunjukkan di bawah ini:

Desain Struktur Penyegelan: Lima Garis Pertahanan untuk Kedap Udara

Kinerja penyegelan jendela ruang bersih adalah nilai inti mereka. Sistem penyegelan lengkap terdiri dari lima lapisan berikut:

1. Sealant silikon antara kaca dan bingkai : Sealant silikon tahan jamur netral harus digunakan, dengan lebar sambungan 8-12 mm dan kedalaman ≥5 mm, terus menerus tanpa gangguan. Metode penggunaan gasket strip trim dilarang karena terdapat celah mikro antara strip dan kaca;
2. Penyegelan rata antara bingkai dan panel dinding : Rangka jendela dan panel ruang bersih harus disambung menggunakan penutup lidah-dan-alur atau dempul penyegel, dengan celah ≤2mm, diisi dengan penyegel netral;

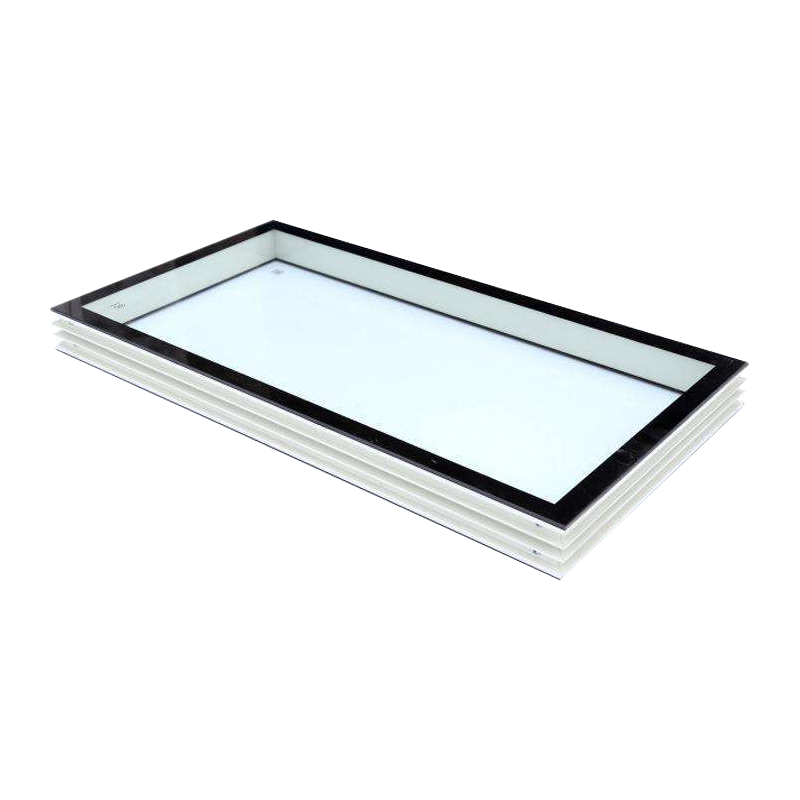

3. Segel rongga kaca ganda : Segel tepi kaca isolasi menggunakan struktur segel ganda — segel pertama adalah karet butil (segel leleh panas), yang kedua adalah polisulfida atau segel struktural, memastikan tingkat kebocoran argon ≤1%/tahun;
4. Sistem pengeringan pencegahan kondensasi di dalam kaca : Rongga diisi dengan pengering saringan molekuler 3A atau 4A, dengan kapasitas penyerapan air ≥25% dari beratnya sendiri, memastikan tidak ada kondensasi pada titik embun -40°C;
5. Lubang pemerataan tekanan antara rangka dan dinding (opsional) : Untuk ruang bersih dengan fluktuasi perbedaan tekanan yang kuat, lubang pemerataan tekanan mikro dapat dipasang pada rangka untuk mencegah deformasi kaca atau kerusakan segel yang disebabkan oleh perbedaan tekanan.

Standar penerimaan kedap udara: Pada tekanan diferensial 50Pa, kebocoran udara seluruh jendela harus ≤0,3 m³/(h·m²) . Tes pelacak asap direkomendasikan setiap tahun untuk memeriksa penuaan sealant.

Perbandingan Bahan Rangka: Skenario yang Berlaku untuk Baja Tahan Karat, Paduan Aluminium, dan Baja Warna

Pemilihan material rangka untuk jendela secara langsung memengaruhi ketahanan terhadap korosi, kemampuan bersih, dan masa pakai secara keseluruhan. Perbandingan rinci dari tiga materi utama ditunjukkan di bawah ini:

Teknologi Pencegahan Kondensasi: Desain Khusus untuk Penyimpanan Dingin dan Ruang Bersih dengan Pengontrol Suhu

Pada jendela pengamatan antara ruang penyimpanan berpendingin (2-8°C) dan ruang bersih dengan pengatur suhu (20-24°C), perbedaan suhu yang melebihi 15°C dapat dengan mudah menyebabkan kondensasi, yang dalam kasus yang parah dapat menetes ke produk di bawahnya. Tiga tindakan pencegahan kondensasi yang efektif adalah sebagai berikut:

• Argon mengisi lapisan Low-E : Mengisi rongga dengan argon (konsentrasi ≥90%) mengurangi perpindahan panas konvektif; Lapisan rendah E mengurangi perpindahan panas radiasi sebesar 50%-70%. Kombinasi ini meningkatkan suhu permukaan kaca bagian dalam sebesar 2-3°C, sehingga secara efektif mencegah kondensasi;
• Kaca yang dipanaskan dengan listrik : Film konduktif transparan dilapisi pada permukaan kaca, ditenagai oleh catu daya aman bertegangan rendah (24V atau 36V) dengan kepadatan daya 50-100W/m², menjaga suhu permukaan kaca di atas titik embun. Cocok untuk skenario perbedaan suhu ekstrem (mis., jendela tampilan penyimpanan dingin -25°C);
• Bingkai penahan panas : Tambahkan strip insulasi termal (PA66 atau PU) ke bagian dalam rangka logam untuk menghentikan konduksi panas/dingin, sehingga mengurangi risiko pengembunan pada permukaan bagian dalam rangka.

Metode penerimaan: Setelah 24 jam pengoperasian dalam kondisi ekstrem, periksa permukaan kaca bagian dalam dan tepi bingkai — tidak boleh ada kondensasi atau kabut yang terlihat . Untuk kaca yang dipanaskan dengan listrik, keseragaman pemanasan harus diuji — perbedaan suhu antara dua titik ≤3°C.

Pemasangan & Penerimaan: Sembilan Titik Inspeksi Utama di Lokasi

Kualitas instalasi jendela ruang bersih secara langsung mempengaruhi kinerja jangka panjang dan kemampuan retensi kebersihannya. Berikut ini adalah sembilan titik pemeriksaan utama untuk penerimaan di tempat:

1. Keteguhan/kerataan bingkai : Deviasi vertikal ≤2 mm/m, deviasi horizontal ≤1,5 mm/m;
2. Kualitas permukaan kaca : Tidak ada goresan, gelembung, batu, atau retak. Goresan yang lebih dalam dari 0,1 mm harus ditolak;
3. Kontinuitas sealant : Manik-manik sealant harus padat dan penuh, tanpa gelembung, pecah, atau retak. Seragam lebar sambungan, deviasi ≤±1mm;
4. Sambungan panel bingkai-ke-dinding : Kerataan sambungan ≤1mm/2m, celah ≤2mm, sealant terisi rapat;
5. Kebersihan internal kaca isolasi : Rongga bebas dari debu, kelembapan, sidik jari. Uji titik embun ≤-40°C;
6. Tes kedap udara : Gunakan tabung asap atau aerosol untuk mengeluarkan asap di sekeliling jendela — penetrasi asap tidak boleh terlihat di dalam. Deteksi kebocoran tekanan diferensial direkomendasikan, dengan kebocoran udara ≤0,3 m³/(h·m²) pada 50Pa;
7. Tes kondensasi (jika diperlukan) : Mensimulasikan kondisi perbedaan suhu ekstrim selama 24 jam — tidak ada kondensasi pada permukaan kaca bagian dalam;
8. Uji dampak (pengambilan sampel) : Gunakan bola baja seberat 1040g yang dijatuhkan dari ketinggian 1,2m ke tengah kaca — retak diperbolehkan tetapi kaca tidak boleh pecah atau membentuk lubang tembus;
9. Pengukuran kekasaran permukaan : Gunakan penguji kekasaran permukaan pada permukaan bingkai — Ra≤0.8μm; untuk rangka baja tahan karat, Ra≤0,4μm.

An sistem inspeksi tahunan direkomendasikan, dengan fokus pada penuaan sealant (pengerasan, retak, atau pelepasan ikatan), kegagalan segel kaca isolasi (amati kabut internal atau pola pelangi), dan korosi rangka. Atasi masalah dengan segera melalui perbaikan atau penggantian.

Skenario Aplikasi Umum dan Rekomendasi Pemilihan untuk Windows Cleanroom

Berikut adalah empat skenario aplikasi umum dan konfigurasi yang disarankan:
