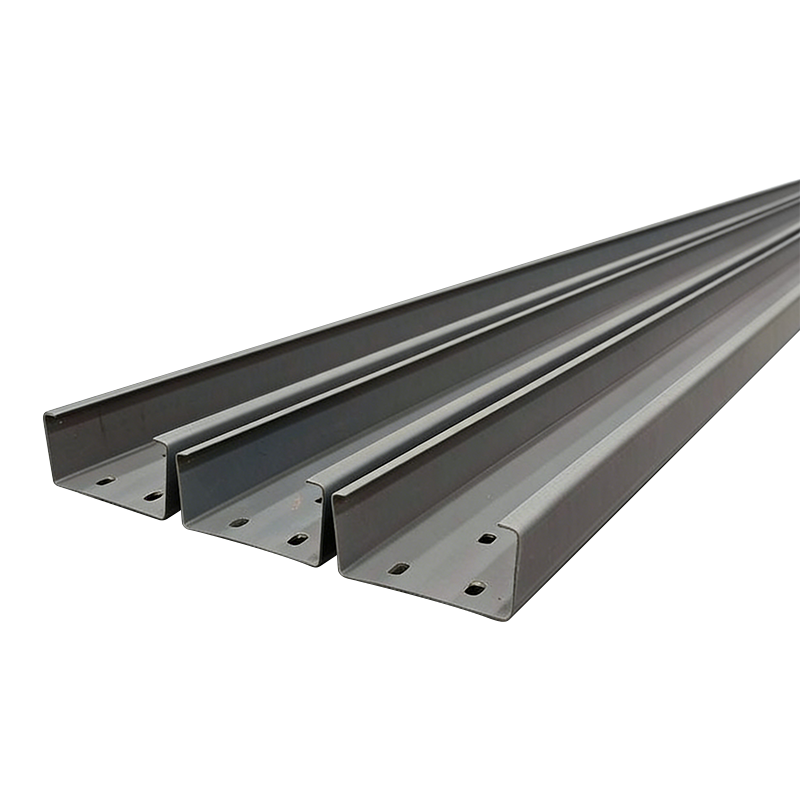

Purlin baja berbentuk C Manufacturer

Purlin baja berbentuk C adalah komponen struktur berdinding tipis dan dibentuk dingin dengan penampang berbentuk C yang berfungsi sebagai penghubung perpindahan beban penting antara panel pelapis atap atau dinding dan rangka baja primer. Keunggulan mereka yang menentukan— sifat mekanik penampang yang stabil, rasio kekuatan terhadap berat yang tinggi, dan pemasangan yang mudah —menjadikannya pilihan utama untuk pabrik industri, gudang, pusat logistik, dan bangunan komersial ringan dengan bentang hingga 25 kaki (7,6 meter) [^103^]. Tidak seperti Z-purlin, yang memerlukan tumpang tindih untuk bentang kontinu, C-purlin unggul dalam aplikasi bentang tunggal dan bentang sederhana yang mengutamakan kecepatan pemasangan dan efisiensi biaya.

Untuk proyek yang membutuhkan penyangga dinding, balok lantai, atau atap satu rongga, C-purlin menawarkan a Penghematan biaya 20–30%. melalui sistem Z-purlin sekaligus menghilangkan kerumitan sambungan putaran. Geometri flensa 90 derajatnya memastikan jalur beban yang dapat diprediksi dan menyederhanakan perincian braket, menjadikannya solusi tepat untuk bangunan logam pra-rekayasa dan kerangka struktur baja di seluruh dunia.

Geometri Cross-Sectional dan Perilaku Struktural

Profil berbentuk C bersifat mono-simetris, menampilkan badan vertikal dengan dua flensa horizontal paralel yang berorientasi pada 90 derajat terhadap badan. Geometri ini memberikan perilaku mekanis yang dapat diprediksi di bawah beban gravitasi dan angin.

Bagian Properti dan Distribusi Beban

Penampang C memberikan kinerja lentur yang stabil pada sumbu kuatnya (tegak lurus terhadap badan), sehingga ideal untuk menopang beban atap dan dinding yang terdistribusi secara merata. Flensa paralel menciptakan permukaan bantalan yang konsisten untuk pengencang kelongsong dan sambungan braket. Namun, karena bagian tersebut terbuka dan mono-simetris, maka bagian tersebut menunjukkan kekakuan torsi yang lebih rendah dibandingkan bagian tertutup atau berbentuk Z. Karakteristik ini membuat C-purlin paling cocok untuk aplikasi di mana beban diterapkan melalui pusat geser atau bila jembatan disediakan untuk menahan tekuk torsi lateral [^95^].

Kemampuan Rentang berdasarkan Kedalaman Bagian

Kedalaman C-purlin standar berkisar dari 100mm hingga 400 mm (4 inci hingga 16 inci) , dengan setiap kedalaman sesuai dengan rentang tertentu dan batas beban. Tabel berikut merangkum kemampuan bentang umum pada beban atap standar [^103^]:

Kemampuan bentang sebenarnya bergantung pada jarak purlin, ketebalan baja (ukuran), beban atap (salju hidup mati), dan persyaratan peraturan bangunan setempat. Untuk bentang yang melebihi 8 meter, purlin-Z dengan sambungan tersusun biasanya menjadi lebih ekonomis dibandingkan dengan purlin-C tunggal [^102^].

Spesifikasi Bahan dan Standar Pabrikan

Daya tahan dan integritas struktural C-purlins diatur oleh mutu baja dasar, sistem pelapisan, dan presisi pembentukan dingin.

Baja Dasar dan Sifat Mekanik

C-purlin dibuat dari strip baja galvanis bentuk dingin dengan kekuatan luluh minimal sebesar 345 N/mm² (50 ksi) , setara dengan material ASTM A572 Grade 50 atau AS/NZS 1397 G450. Standar ketebalan logam dasar (BMT) berkisar antara 1,5 mm hingga 3,0 mm (0,059 inci hingga 0,118 inci), dengan pengukur yang lebih berat dipilih untuk aplikasi beban lebih tinggi atau jarak lebih lebar [^97^]. Proses pembentukan dingin mengeraskan baja, meningkatkan kekuatan lelehnya sebesar 10–15% dibandingkan dengan bahan kumparan induk.

Sistem Perlindungan Korosi

Tiga opsi pelapisan mendominasi pasar:

• Galvanis hot-dip (lapisan seng) : Massa pelapis standar 180–275 g/m² (Z180–Z275), menyediakan Ketahanan korosi selama 40 tahun di lingkungan dalam ruangan yang tidak berbahaya [^96^].
• Lapisan ZAM (Seng-Aluminium-Magnesium) : Lapisan paduan canggih yang menawarkan ketahanan korosi 2–3× seng murni, ideal untuk lingkungan industri pesisir atau kelembapan tinggi [^104^].
• Hasil akhir yang dicat prima : Diterapkan pada substrat galvanis untuk konsistensi estetika dengan panel pelapis berwarna; bukan penghalang korosi yang berdiri sendiri.

Toleransi Manufaktur

Manufaktur presisi memastikan kualitas pemasangan selama pemasangan. Toleransi produksi standar adalah [^101^]:

• Panjang: ±5 mm
• Lebar flensa: ±1mm
• Kedalaman web: ±1mm
• Jarak tengah lubang: ±1,5mm

C-Purlin vs. Z-Purlin: Kriteria Seleksi

Meskipun bagian C dan Z berfungsi sebagai anggota rangka sekunder, geometrinya yang berbeda menciptakan perbedaan kinerja yang berarti yang menentukan kesesuaian aplikasi.

Aturan dasar: menggunakan C-purlin untuk rangka dinding, balok lantai, dan atap bentang tunggal di bawah 8 meter; tentukan Z-purlins untuk atap multi-bentang, teluk industri besar, dan proyek dengan beban salju atau angin yang lebat [^96^].

Praktik Terbaik Pemasangan dan Persyaratan Bracing

Pemasangan yang tepat mengubah C-purlin dari masing-masing komponen menjadi sistem struktur koheren yang mampu menahan beban gravitasi, angin, dan seismik.

Jarak Purlin dan Detail Dukungan

Jarak standar purlin untuk atap metal berkisar antara 1,2 m hingga 1,8 m (4 kaki hingga 6 kaki) di tengah, tergantung pada profil kelongsong dan beban desain. C-purlin ditopang oleh braket konektor sudut atau braket serba guna yang dibaut ke kasau atau kolom rangka utama. Pemilihan braket harus sesuai dengan kedalaman purlin: purlin C150 memerlukan braket AC150 (masing-masing 0,30 kg), sedangkan purlin C300 memerlukan braket AC300 (masing-masing 0,69 kg) [^101^].

Menjembatani Stabilitas Lateral

Karena operasi caesar terbuka rentan terhadap tekuk torsi lateral, maka jembatan (juga disebut sag rods atau fly bracing) sangat penting. Menjembatani membatasi panjang flensa kompresi yang tidak diikat dan mencegah rotasi di bawah beban. Jarak penghubung maksimum yang direkomendasikan adalah:

• C100 bagian : jarak maksimum 2000 mm
• Bagian C150 : jarak maksimum 3000 mm
• Bagian C200–C400 : jarak maksimum 4000 mm [^101^]

Jembatan biasanya dipasang pada titik tengah bentang untuk bentang tunggal dan pada titik ketiga untuk bentang kontinu. Sistem penghubung gaya HookFast memungkinkan pemasangan tanpa alat dengan memotong langsung ke lubang yang sudah dibuat sebelumnya di jaring purlin.

Urutan Instalasi

Urutan pemasangan yang direkomendasikan memastikan keamanan dan keakuratan dimensi:

1. Tandai garis purlin pada anggota rangka utama pada jarak yang ditentukan.
2. Pasang braket di setiap titik penyangga purlin, pastikan keselarasan level dalam ±3 mm.
3. Tempatkan C-purlin ke braket dengan sisi terbuka diorientasikan secara konsisten (biasanya ke bawah untuk purlin atap guna memudahkan pemasangan jembatan).
4. Baut purlin ke braket menggunakan baut M12 atau M16 dengan ring; torsi hingga 50–70 N·m.
5. Pasang penghubung sebelum mengaplikasikan pelapis atap atau dinding untuk menstabilkan garis purlin.
6. Verifikasi keselarasan : puncak purlin harus rata dalam batas defleksi L/360 pada kondisi beban mati.

Aplikasi Lintas Sektor Industri

Purlin baja berbentuk C diterapkan pada spektrum jenis konstruksi yang luas, yang masing-masing menerapkan tuntutan kinerja yang berbeda.

Pabrik Industri dan Gudang

Pada bangunan baja pra-rekayasa untuk pembuatan dan penyimpanan, C-purlin menopang lembaran atap trapesium dan panel pelapis dinding. Lebar teluk yang khas 6–8 meter sejajar sempurna dengan kapasitas purlin C200 atau C250. Sifat C-purlin yang ringan (beratnya kira-kira C200×1,5 mm 4,5kg/m ) mengurangi kebutuhan derek selama pemasangan dan menurunkan beban mati keseluruhan pada rangka utama [^101^].

Pusat Logistik dan Pusat Distribusi

Fasilitas logistik modern memerlukan bentang bersih yang lebar dan ketinggian atap yang tinggi. Meskipun rangka primer sering kali menggunakan purlin Z untuk atap utamanya, purlin C sering kali digunakan untuk atap utama lantai mezzanine, kanopi, dan dinding partisi dimana bentang lebih pendek dan beban lebih ringan. Kemudahan instalasinya mempercepat penyelesaian proyek dalam pengembangan jalur cepat.

Sistem Pendukung Fotovoltaik

C-purlin telah muncul sebagai elemen rangka pilihan untuk panel surya yang dipasang di darat dan instalasi PV di atap. Profil saluran terbukanya mudah menerima sambungan penjepit yang dibaut untuk rel panel surya, dan lapisan galvanisnya tahan terhadap paparan luar ruangan selama beberapa dekade. Bagian standar C150 atau C200 di jarak tanam 1,5–2,0 m memberikan dukungan yang memadai untuk modul PV tipikal berukuran 1,0 m × 2,0 m.

Bangunan Pertanian dan Pedesaan

Bangunan pertanian, gudang peralatan, dan tempat penampungan ternak mendapat manfaat dari efisiensi biaya dan ketahanan korosi C-purlin. Dalam penerapan ini, bagian C100 atau C150 pada bentang sedang memberikan kapasitas yang cukup untuk atap logam sekaligus menjaga biaya material tetap minimal. Itu Kehidupan pelayanan 40 tahun C-purlin galvanis memberikan nilai jangka panjang di lingkungan pedesaan di mana akses pemeliharaan mungkin terbatas [^96^].

Kontrol Kualitas dan Standar Kepatuhan

Memastikan kinerja C-purlin memerlukan kepatuhan terhadap standar material dan desain yang diakui di seluruh rantai pasokan.

Kode Bahan dan Desain

Desain dan manufaktur C-purlin diatur oleh standar berikut:

• AS/NZS 4600:2018 (Australia/Selandia Baru): Kode desain struktur baja cold-formed, yang banyak direferensikan untuk perhitungan kapasitas purlin.
• ASTM A1003/A1004 (AS): Spesifikasi standar untuk lembaran baja yang digunakan dalam rangka cold-formed.
• EN 1993-1-3 (Eropa): Aturan desain Eurocode 3 untuk anggota dan lembaran pengukur tipis yang dibentuk dingin.
• GB/T 2518 (Cina): Standar untuk lembaran dan strip baja berlapis seng yang dicelupkan secara terus menerus.

Jaminan Kualitas Pabrik

Produsen terkemuka menerapkan sistem manajemen mutu ISO 9001 dengan protokol inspeksi berikut:

1. Pemeriksaan kumparan masuk : Verifikasi kekuatan luluh, massa lapisan, dan toleransi ketebalan terhadap sertifikat pabrik.
2. Pemantauan dalam proses : Periksa dimensi pembentuk gulungan setiap 2 jam; sesuaikan celah roller untuk menjaga akurasi profil.
3. Verifikasi pelubangan : Konfirmasikan pusat lubang, diameter, dan jarak tepi menggunakan pengukur go/no-go.
4. Inspeksi akhir : Ukur panjang, kelurusan, dan permukaan akhir pada setiap bundel; menolak potongan dengan kerusakan lapisan atau ketidaksesuaian dimensi.
