Dalam sistem ruang bersih, pintu bukan sekadar jalan masuk bagi personel dan material — pintu juga merupakan jalur masuk titik-titik penting untuk menjaga gradien perbedaan tekanan, mencegah masuknya partikel, dan menghentikan kontaminasi silang . Kesimpulan yang jelas adalah: Seorang yang berkualitas pintu ruang bersih harus memenuhi empat persyaratan secara bersamaan — kedap udara (kebocoran udara ≤0,3 m³/(h·m²) @100Pa), masa pakai siklus (≥500,000 operasi), ketahanan antibakteri/korosi, dan kontrol interlock cerdas — dan kegagalan di salah satu area ini dapat menyebabkan hilangnya kebersihan, seringkali dengan konsekuensi yang lebih parah daripada kebocoran panel dinding . Berikut ini adalah referensi teknis mendalam dari enam dimensi: indikator kinerja inti, konstruksi dan material pintu, sistem penyegelan, desain jendela pandang, pemilihan perangkat keras, dan penerimaan pemasangan.

Indikator Kinerja Inti: Empat Parameter Teknis Utama untuk Pintu Ruang Bersih

Kinerja pintu ruang bersih dapat diukur dan dievaluasi secara langsung. Berikut adalah empat indikator inti yang diakui industri:

Konstruksi dan Material Pintu: Perbandingan Kinerja Tiga Tipe Utama

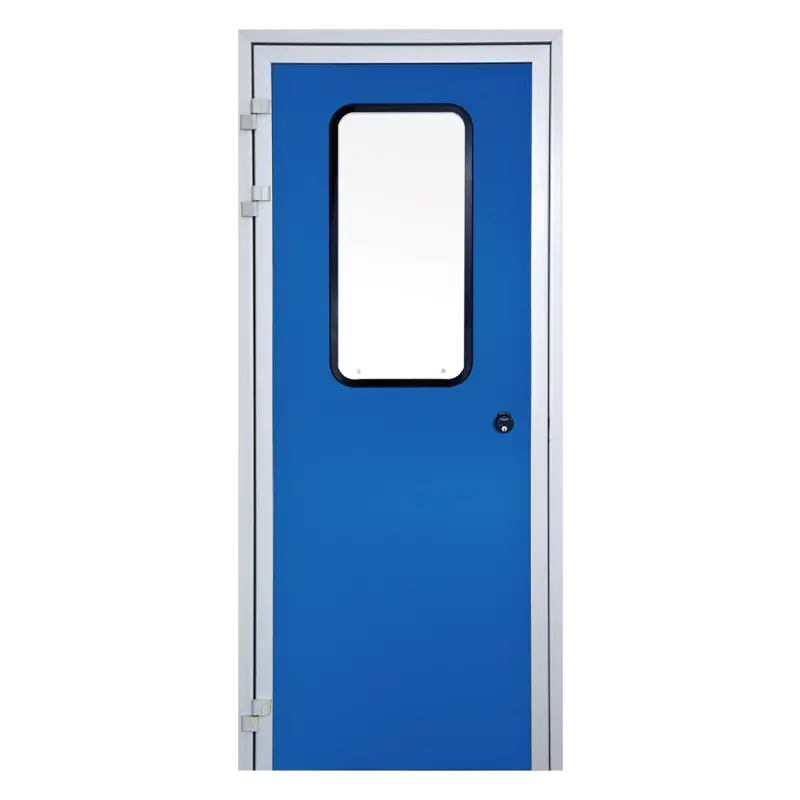

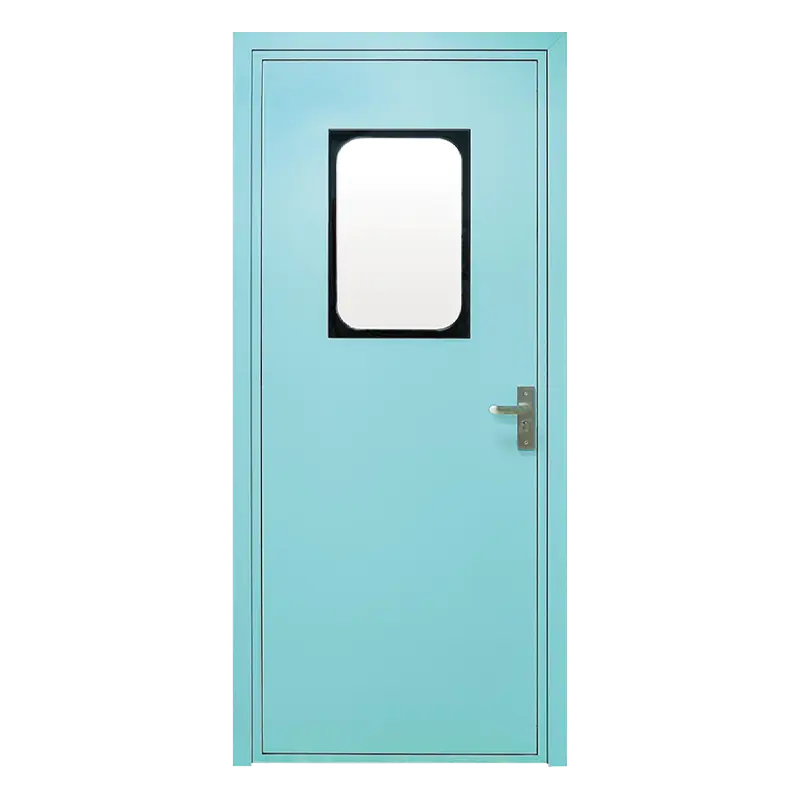

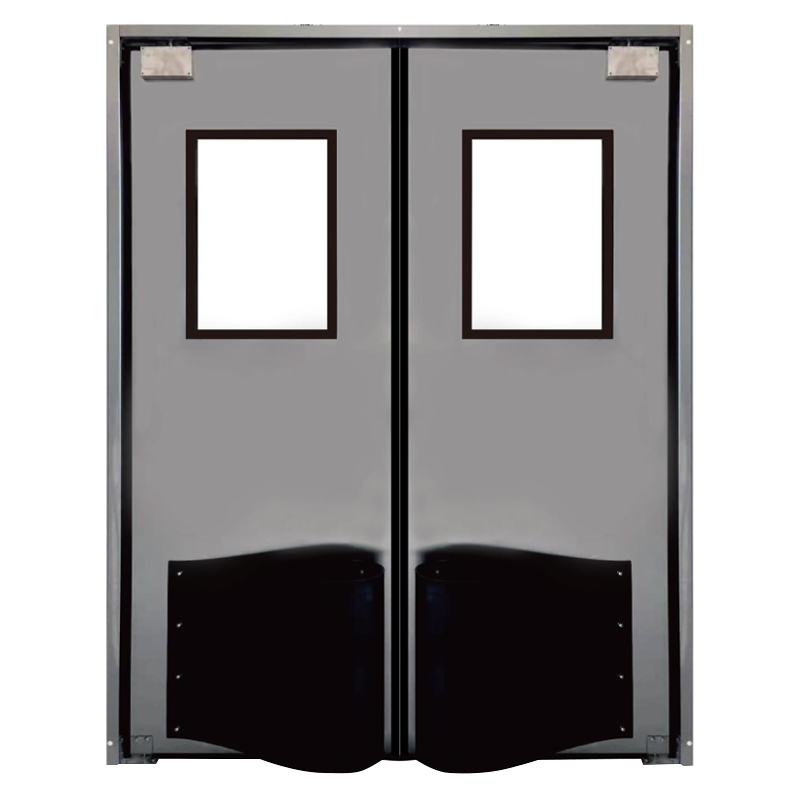

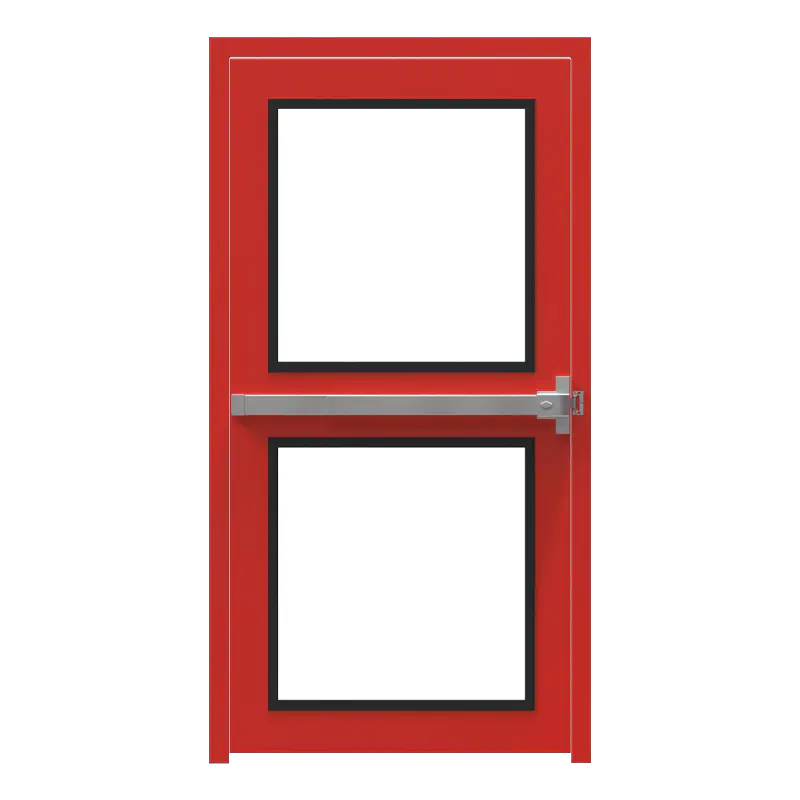

Pintu ruang bersih pada dasarnya dibagi menjadi tiga jenis berdasarkan skenario aplikasi dan tingkat kebersihan:

Sistem Penyegelan: Lima Garis Pertahanan untuk Memastikan Kedap Udara

Kinerja penyegelan pintu ruang bersih adalah nilai intinya. Sistem penyegelan lengkap terdiri dari lima lapisan berikut:

1. Strip penyegelan magnetik tiga sisi : Dipasang pada bagian atas dan kedua sisi kusen pintu, terbuat dari silikon kelas medis atau EPDM , dengan daya tarik magnet ≥3 kg/m. Kompresi segel 2-3 mm saat pintu ditutup memastikan penyegelan tanpa mempersulit penutupan;
2. Segel jatuh otomatis bawah (strip sapu) : Secara otomatis diturunkan hingga menyentuh lantai dengan rapat saat ditutup (ketinggian jatuh ≥15mm, celah ke lantai ≤1mm), dan otomatis terangkat saat dibuka. SEBUAH pengikis karet sikat dua baris kombinasi direkomendasikan untuk penyegelan dan ketahanan aus;
3. Mekanisme penyegelan bawah yang tersembunyi : Untuk area aseptik, disarankan menggunakan strip penyegel tersembunyi yang digerakkan secara pneumatik atau elektromagnetik untuk menghindari komponen terbuka yang menumpuk debu, sekaligus memenuhi persyaratan tanpa sudut mati GMP;
4. Desain ambang batas : Pintu Cleanroom harus diprioritaskan ambang batas bebas ambang batas atau ambang batas tipe ramp desain (tinggi ≤15mm) untuk memudahkan perjalanan kereta. Untuk desain bebas ambang batas, lantai harus selalu rata dengan segel bawah langsung menyentuh lantai;
5. Melihat penyegelan jendela : Perimeter jendela harus memiliki segel ganda — sealant silikon bagian dalam (pengisian terus menerus) dan paking EPDM bagian luar — untuk memastikan tidak ada celah antara kaca dan panel pintu.

Standar penerimaan kedap udara: Pada tekanan diferensial 50Pa, kebocoran udara seluruh pintu harus ≤0,3 m³/(h·m²). Pengujian pelacak asap setengah tahunan menggunakan tabung asap disarankan untuk memeriksa penuaan segel dan cacat pemasangan.

Melihat Desain Jendela: Pencegahan Kondensasi dan Keandalan Struktural

Jendela penglihatan pada pintu kamar bersih bukan sekadar jendela — namun juga merupakan titik rawan kedap udara. Standar desain jendela tampilan berkualitas tinggi adalah sebagai berikut:

• Konfigurasi kaca : Kaca tempered dua lapis dengan ketebalan satu lapis ≥4mm dan ketebalan total ≥20mm. Kaca tempered memiliki kekuatan benturan 3-5 kali lipat dari kaca biasa dan pecah menjadi partikel tumpul demi keamanan;
• Desain pencegahan kondensasi : Celah udara 6-12mm antara lapisan kaca, dengan rongga terisi gas argon (konsentrasi ≥90%) dan pengering saringan molekuler , memastikan tidak ada kondensasi internal pada perbedaan suhu ≥15°C. Untuk ruang bersih penyimpanan dingin, disarankan menggunakan kaca yang dipanaskan dengan listrik (50-100W/m²);
• Proses penyegelan : Pengisian sealant silikon terus menerus antara perimeter kaca dan panel pintu, dengan lebar sambungan 8-12mm dan kedalaman ≥5mm. Penggunaan gasket trim strip dilarang karena celah mikro yang menumpuk debu;
• Perawatan sudut : Bingkai jendela di sudut dalam seharusnya ada Transisi bulat R≥5mm atau sudut 45° untuk menghindari sudut 90° yang menumpuk debu dan sulit dibersihkan;
• Aksesori keselamatan : Untuk area berdampak tinggi seperti jalur logistik, jaring baja tahan karat atau pelat pelindung polikarbonat transparan harus dipasang di bagian luar kaca, mampu menahan energi benturan sebesar 50 joule tanpa pecah.

Di ruangan bersih dengan kelembapan relatif >75% atau perbedaan suhu ≥15°C, kaca ganda standar dapat menyebabkan kondensasi internal — kaca berlapis Low-E berisi argon harus dipilih. Pengering biasanya bertahan 3-5 tahun, setelah itu diperlukan penggantian atau pemeliharaan.

Perangkat Keras dan Aksesori: Detail Menentukan Keandalan

Perangkat keras dari pintu ruang bersih harus secara bersamaan memenuhi persyaratan untuk daya tahan, kemampuan bersih, dan ketahanan terhadap korosi. Rekomendasi pemilihan komponen utama adalah sebagai berikut:

Kontrol Cerdas dan Sistem Interlock

Di ruang bersih tingkat tinggi (ISO 5-7), kontrol pintu cerdas adalah teknologi utama untuk mencegah kontaminasi silang. Fitur utama meliputi:

• Interlock elektronik : Kedua pintu airlock tidak dapat dibuka secara bersamaan, dengan waktu respons interlock ≤0,5 detik. Ketika satu pintu terbuka hingga ≥90°, pintu lainnya secara otomatis terkunci untuk mencegah gangguan gradien tekanan;
• Integrasi kontrol akses : Terintegrasi dengan BMS, mendukung gesek kartu, sidik jari, atau pengenalan wajah. Waktu pengenalan ≤1 detik, dengan lapisan antibakteri pada permukaan perangkat pengenalan;
• Pemantauan tekanan diferensial : Sensor tekanan diferensial miniatur dapat diintegrasikan ke dalam kusen pintu, menampilkan perbedaan tekanan real-time antara ruangan yang berdekatan (kisaran 0-125Pa, akurasi ≤±1Pa). Alarm suara/visual ketika tekanan diferensial turun di bawah tekanan yang dikehendaki (misalnya, 5Pa);
• Kontrol pengatur waktu : Pintu logistik dapat diatur dengan penundaan pembukaan (10-30 detik); jika pintu tetap terbuka melebihi waktu yang ditentukan, sistem secara otomatis menutupnya atau memicu alarm untuk mencegah hilangnya perbedaan tekanan;
• Pemantauan status segel : Pintu cerdas kelas atas dapat dilengkapi dengan sakelar magnetis atau sensor jarak untuk mengirimkan sinyal alarm ke ruang kendali pusat ketika pintu tidak tertutup sepenuhnya, mencatat peristiwa melalui BMS.

Persyaratan logika interlock: Untuk airlock material, pintu luar harus dibuka terlebih dahulu, material ditempatkan, pintu luar ditutup, dan baru setelah itu pintu dalam dapat dibuka — kedua pintu tidak boleh dibuka secara bersamaan. Keandalan sistem interlock elektronik harus mencapai MTBF ≥50.000 jam. Pengujian fungsi interlock bulanan direkomendasikan untuk memastikan keamanan dan keandalan.

Instalasi dan Penerimaan: Sembilan Titik Kontrol Utama di Tempat

Kualitas pemasangan pintu ruang bersih secara langsung mempengaruhi kinerja jangka panjang dan efektivitas kebersihannya. Berikut ini adalah sembilan titik pemeriksaan utama untuk penerimaan di tempat:

1. Keteguhan kusen pintu : Deviasi vertikal ≤2 mm/m, deviasi horizontal ≤1,5 mm/m;
2. Celah antara daun pintu dan kusen : Seragam dan ≤3mm, variasi celah ≤1mm;
3. Kompresi segel : Saat pintu ditutup, kompresi segel adalah 20%-30% dari ketebalan asli (biasanya diukur 2-3mm);
4. Tes segel bawah : Dengan pintu tertutup, gunakan alat pengukur 0,1 mm untuk memeriksa celah antara bagian bawah pintu dan lantai — tidak boleh dimasukkan atau dimasukkan dengan kedalaman ≤50 mm;
5. Tes kedap udara : Gunakan tabung asap untuk mengeluarkan asap di sekeliling celah pintu — tidak ada penetrasi asap yang terlihat di dalam (metode pelacak); atau gunakan deteksi kebocoran tekanan diferensial, dengan kebocoran udara ≤0,3 m³/(h·m²) pada 50Pa;
6. Uji gaya buka/tutup : Gunakan pengukur gaya — gaya pembuka ≤50N, gaya penutup ≤30N;
7. Uji fungsi interlock : Mensimulasikan skenario interlock dua pintu untuk memverifikasi bahwa ketika satu pintu terbuka penuh, pintu lainnya memang tidak dapat dibuka;
8. Tes jalan keluar darurat : Dengan daya mati, buka pintu dari dalam — gaya bukaan ≤67N, jalur keluar tidak terhalang;
9. Kualitas permukaan : Tidak ada goresan, penyok, atau bintik karat pada permukaan panel pintu; adhesi lapisan ≥Grade 1 (uji lintas sektoral); panel baja tahan karat Ra≤0,4μm.

A sistem inspeksi triwulanan direkomendasikan, dengan fokus pada penuaan/retak segel, kelonggaran engsel, penyesuaian kecepatan penutup pintu, dan sensitivitas sistem interlock. Atasi masalah dengan segera melalui perbaikan atau penggantian untuk memastikan pintu ruang bersih tetap dalam kondisi penyegelan optimal.
