Apa itu Kerangka Struktur Baja?

Cara Memilih yang Tepat Purlin Baja berbentuk C Spesifikasi Berdasarkan Kebutuhan Beban Bangunan

Prinsip utama dalam memilih spesifikasi purlin baja berbentuk C untuk desain struktur baja adalah memastikan rasio tinggi bagian (H) terhadap bentang biasanya antara 1/35 dan 1/50, sedangkan modulus bagian harus menahan momen lentur maksimum. Untuk pabrik industri dengan bentang standar 6 meter, spesifikasi yang disukai biasanya C180×60×20×2.5 atau C200×70×20×3.0. Spesifikasi spesifik harus ditentukan berdasarkan perhitungan beban mati, beban hidup, dan beban lingkungan (angin dan salju) yang tepat.

Dampak Spesifik Jenis Beban Utama pada Seleksi

Sebagai komponen baja berdinding tipis yang dibentuk dingin, purlin baja berbentuk C memiliki rasio kekuatan terhadap berat yang tinggi, namun responsnya terhadap berbagai jenis beban sangat bervariasi:

Beban Mati dan Sistem Atap Berat Sendiri

Beban mati mencakup berat lembaran baja berlapis warna atau panel sandwich. Misalnya, penggunaan panel sandwich wol kaca setebal 75 mm akan meningkatkan bobot sendiri sekitar 12-15 kg per meter persegi. Jika sistem fotovoltaik dipasang di atap, ketebalan dinding purlin harus ditingkatkan dari 2,0 mm menjadi 2,5 mm atau lebih berdasarkan beban tambahan 15-20kg/m².

Beban Lingkungan Iklim (Angin dan Salju)

Di daerah dengan beban salju yang berat, purlin harus memiliki ketahanan kompresi yang ekstrim. Di daerah pesisir dengan angin kencang, hisapan angin dapat menyebabkan bagian bawah purlin kehilangan stabilitas di bawah tekanan. Oleh karena itu, disarankan untuk memilih spesifikasi dengan lebar flensa (B) tidak kurang dari 60mm di area bertekanan angin tinggi untuk meningkatkan kekakuan tatausi.

Referensi untuk Umum Purlin Baja berbentuk C Spesifikasi dan Rentang Beban

Untuk menyeimbangkan keselamatan dan penghematan material, berikut adalah rekomendasi pemilihan industri berdasarkan kondisi beban konvensional:

Saran Seleksi Praktis untuk Meningkatkan Keamanan Struktural

Saat menentukan spesifikasi, selain dimensi fisik, hal-hal teknis berikut harus diperhatikan:

• Tegakkan Batas Lendutan Secara Ketat: Lendutan purlin atap pada kombinasi beban penuh tidak boleh melebihi L/150. Misalnya, defleksi ke bawah pada purlin bentang 6 meter harus dikontrol dalam jarak 40 mm; jika tidak, bagian tersebut harus ditingkatkan.
• Optimasi Kekuatan Material: Untuk proyek dengan beban lebih tinggi, penggunaan baja kelas Q355 dibandingkan baja Q235 konvensional dapat meningkatkan kapasitas penahan beban secara signifikan sekaligus mempertahankan spesifikasi yang lebih kecil, sehingga secara efektif mengurangi bobot sendiri struktur utama.
• Pertimbangan Ketahanan Korosi: Meskipun purlin baja berbentuk C memiliki ketahanan korosi yang baik, dalam lingkungan asam atau pesisir, spesifikasi dengan lapisan galvanis tidak kurang dari 275g/m² harus dipilih untuk mencegah penurunan kapasitas menahan beban akibat korosi material.

Yang Memiliki Kinerja Isolasi Termal Lebih Baik: Lembaran Profil Baja berlapis warna or Panel Sandwich Baja Berwarna ?

Kesimpulan yang jelas adalah demikian Panel Sandwich Baja Berwarna offer significantly superior thermal insulation performance dibandingkan dengan lembaran profil baja berlapis warna. Meskipun lembaran profil satu lapis terutama berfungsi sebagai penghalang cuaca dengan ketahanan termal yang dapat diabaikan, panel sandwich menggunakan lapisan insulasi inti yang menciptakan penahan panas yang kuat. Dalam aplikasi industri praktis, peralihan ke panel sandwich dapat mengakibatkan penurunan suhu internal sebesar 10°C hingga 15°C selama bulan-bulan puncak musim panas .

Perbedaan Struktur Inti dan Ketahanan Termal

Kesenjangan dalam kinerja insulasi adalah akibat langsung dari komposisi penampang kedua bahan berikut:

Lembaran Profil Baja Berlapis Warna Satu Lapis

Lembar yang diprofilkan seperti YX25-210-840 terbuat dari baja dengan konduktivitas tinggi. Tanpa inti yang terintegrasi, panas dari radiasi matahari langsung ditransfer ke interior bangunan. Ini ideal untuk gudang atau gudang yang tidak dipanaskan pengaturan termal bukanlah prioritas .

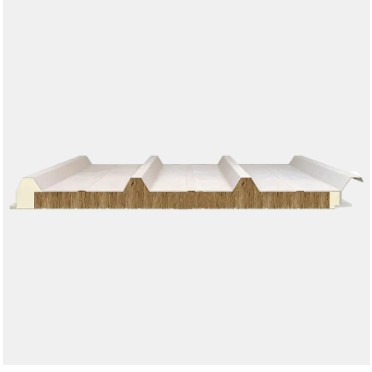

Panel Sandwich Baja Warna Komposit

Panel ini terdiri dari dua kulit baja yang mengikat inti Polyurethane (PU), Rock Wool, atau EPS. Struktur "sandwich" ini secara efektif menghalangi perpindahan panas konduktif. SEBUAH Panel terintegrasi poliuretan , misalnya, memberikan efisiensi termal tertinggi yang tersedia dalam konstruksi industri modern.

Data Teknis: Perbandingan Konduktivitas Termal

Data berikut menggambarkan konduktivitas termal (λ) berbagai bahan. Nilai yang lebih rendah menunjukkan sifat insulasi yang lebih baik:

Pedoman Penerapan Strategis

Saat memilih di antara bahan-bahan ini, pertimbangkan persyaratan fungsional spesifik proyek:

• Fasilitas Pengendalian Iklim: Untuk penyimpanan dingin atau pemrosesan makanan, Panel terintegrasi poliuretans sangat penting untuk menjaga perbedaan suhu yang ketat.
• Keamanan Kebakaran Industri: Jika ketahanan terhadap api sama pentingnya dengan isolasi, Panel sandwich wol batu adalah pilihan optimal, menawarkan perlindungan kebakaran tingkat A.
• Tempat Perlindungan Ekonomi: Lembar yang diprofilkan seperti YX35-125-750 hemat biaya untuk struktur terbuka atau bangunan pertanian dimana iklim internal tidak dikelola.

Nilai Tambah dari Sistem Panel Sandwich

Selain pengaturan panas, panel sandwich memberikan beberapa keunggulan teknik dibandingkan lembaran satu lapis:

• Redaman Akustik: Bahan inti secara signifikan menyerap dampak kebisingan dari hujan dan angin.
• Kekuatan Struktural: Kekakuan komposit memungkinkan peningkatan bentang antara purlin baja berbentuk C , mengurangi penggunaan baja struktural secara keseluruhan.
• Kontrol Kondensasi: Insulasi berkelanjutan mencegah penumpukan kelembapan internal (berkeringat), melindungi inventaris dan perlengkapan internal.

Analisis Keunggulan Inti: Mengapa Bangunan Bertingkat Tinggi Menyukai Penghiasan Baja

Penghiasan lantai baja bukan sekadar templat untuk tahap konstruksi; ini memainkan peran penting di seluruh siklus hidup bangunan:

Kinerja dan Keamanan Struktural

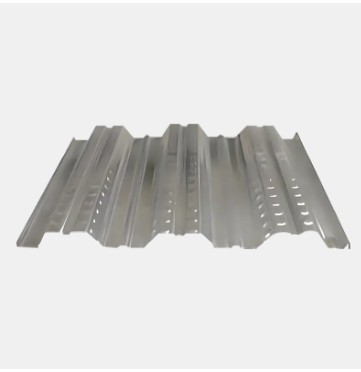

Penghiasan baja (seperti YX 75-293-880 model tugas berat berkekuatan tinggi ) sangat meningkatkan kekakuan lateral pelat lantai melalui bentuknya yang bergelombang. Pada bangunan bertingkat tinggi, struktur pelat komposit ini secara efektif meningkatkan redundansi seismik dan menyediakan platform kerja yang kokoh segera setelah peletakan, sehingga menjamin keselamatan pekerja di ketinggian.

Pengurangan Signifikan pada Berat Badan Struktural

Berat sendiri setiap lantai pada gedung bertingkat tinggi memberikan tekanan yang sangat besar pada pondasi. Penggunaan decking baja memungkinkan pengurangan ketebalan pelat beton, secara signifikan meringankan berat lantai . Hal ini memungkinkan desainer untuk mengurangi dimensi penampang balok dan kolom rangka utama, sehingga mencapai pemanfaatan ruang arsitektur yang lebih baik.

Perbandingan Parameter Teknis Secara Mendalam

Tabel berikut dengan jelas menggambarkan perbedaan kinerja antara kedua solusi di lingkungan bertingkat tinggi:

Rekomendasi Aplikasi untuk Model Khas

Berdasarkan kebutuhan beban dan bentang yang berbeda pada gedung bertingkat, model profesional berikut direkomendasikan:

• YX 51-253-760 Tipe Penahan Beban Tulang Tinggi: Cocok untuk gedung perkantoran bentang besar, memberikan kekakuan pelat keseluruhan yang sangat baik.
• Tipe Komposit Ringan YX 35-125-750: Cocok untuk skenario beban ringan seperti bangunan tempat tinggal, menawarkan efisiensi pemasangan yang sangat tinggi.
• YX 51-304-914 Tipe Penahan Beban yang Diperluas: Cocok untuk peletakan lantai di area yang luas, mengurangi lapisan yang tumpang tindih dan meningkatkan kedap udara.

Kesimpulan dan Saran Ahli

Mempertimbangkan kinerja mekanis, kecepatan konstruksi, dan biaya komprehensif, penghiasan lantai baja tidak diragukan lagi merupakan pilihan terbaik untuk konstruksi lantai bangunan bertingkat tinggi . Selama implementasi, disarankan untuk bekerja sama dengan Sistem purlin baja berbentuk C untuk desain dinding dan penyangga tambahan untuk memastikan transmisi gaya yang lebih stabil dan andal untuk seluruh sistem struktur baja.

Cara memilih yang cocok Sistem Struktur Baja berdasarkan rentang dan beban?

Pemilihan sistem struktur baja yang tepat harus mengikuti prinsip dasar: “Sistem Kisi/Rangka untuk bentang besar, Sistem Komposit/Tugas Berat untuk beban tinggi, dan Rangka Portal untuk bentang kecil hingga menengah.” Dengan mencocokkan persyaratan bentang dan beban secara akurat, Anda dapat memaksimalkan pengurangan konsumsi baja dan memperpendek siklus konstruksi sekaligus memastikan keamanan struktural. Biasanya, untuk pabrik industri standar dengan rentang 18-36 meter , sistem rangka portal mewakili keseimbangan optimal antara ekonomi dan stabilitas.

Rekomendasi Pemilihan Sistem Berdasarkan Interval Rentang

Bentang secara langsung menentukan dimensi penampang komponen dan standar pengendalian defleksi. Di bawah ini adalah referensi pemilihan umum untuk rentang rentang yang berbeda:

Bentang Kecil dan Menengah (12m - 24m)

Dalam kisaran ini, a Sistem Bingkai Portal direkomendasikan. Sistem ini menggunakan baja berbentuk H jaring padat sebagai rangka kaku utama yang ditopang oleh Purlin baja berbentuk C sebagai sistem pendukung sekunder. Purlin baja berbentuk C memiliki sifat mekanik penampang yang stabil, ringan, dan rasio kekuatan terhadap berat yang tinggi, yang secara efektif mentransfer beban kelongsong ke struktur utama.

Bentang Besar (24m - 48m)

Ketika bentang melebihi 30 meter, berat sendiri komponen jaring padat meningkat dengan cepat. Dalam kasus seperti itu, Rangka Pipa Baja atau Struktur Rangka Ruang disarankan. Sistem ini sangat meningkatkan pemanfaatan material melalui konversi kompresi dan tegangan antar anggota, sehingga cocok untuk stadion, hanggar pesawat, dan pusat logistik industri berskala besar.

Dampak Spesifik Kondisi Beban pada Pemilihan Komponen

Beban mencakup beban mati serta beban hidup seperti beban salju, angin, dan derek:

• Beban Industri Berat: Jika atap harus menopang peralatan besar atau pengoperasian dengan intensitas tinggi, pilihlah Atap Penahan Beban Tulang Rusuk Dalam (misalnya, YX50-410-820) atau lembaran profil berkekuatan tinggi untuk meningkatkan kapasitas beban lokal.
• Beban Dinamis (Crane): Untuk tanaman dengan derek berat, struktur utama harus menggunakan balok-H atau kolom kisi yang dilas , dipasangkan dengan dek lantai baja berkekuatan tinggi tugas berat seperti YX 75-293-880 untuk menangani dampak dinamis yang sering terjadi.
• Beban Perlindungan Lingkungan: Di daerah bertekanan angin tinggi, sistem pendukung sekunder, seperti Purlin baja berbentuk C , harus ditata lebih padat untuk memastikan kinerja mekanik yang stabil.

Tabel Pencocokan Rentang, Beban, dan Komponen Struktural

Tabel berikut merangkum kebutuhan komponen struktur baja berdasarkan berbagai kombinasi bentang dan beban:

Strategi Praktis untuk Optimasi Seleksi

Dalam rekayasa sebenarnya, fokuslah pada detail berikut untuk lebih mengoptimalkan sistem:

• Membangun Integrasi Amplop: Memilih Panel Terintegrasi Poliuretan (PU). secara bersamaan dapat memenuhi persyaratan isolasi dan ringan, mengurangi beban struktural yang disebabkan oleh berat sistem selubung.
• Koordinasi Sistem Lantai: Untuk bangunan bertingkat tinggi atau bertingkat, prioritaskan dek lantai komposit seperti YX 32-130-780 untuk membentuk struktur penahan beban komposit yang stabil.
• Konsistensi Bahan: Memastikan kecocokan parameter mekanis antara Purlin baja berbentuk C , lembaran profil berlapis warna , dan panel sandwich secara signifikan meningkatkan masa pakai gedung dan efisiensi pemeliharaan.
