Cara Memilih Panel Cleanroom Stainless Steel Anti Karat？

Panel ruang bersih yang menggunakan baja tahan karat 304 atau 316L sebagai lapisan permukaan yang dikombinasikan dengan bahan inti tahan api Kelas A (seperti wol batu, wol batu kaca-magnesium, atau sarang lebah aluminium) mewakili solusi penutup anti-korosi yang paling andal untuk lingkungan bersih dengan permintaan tinggi. Dalam pengujian semprotan garam netral, baja tahan karat 304 biasanya dapat bertahan selama 48–72 jam tanpa korosi, sedangkan 316L memperpanjang waktu tersebut hingga lebih dari 72–120 jam karena kandungan molibdenumnya, sehingga sangat cocok untuk wilayah pesisir, fasilitas farmasi, dan lingkungan dengan disinfeksi kimia intensif. Pemilihan harus mengintegrasikan tingkat korosi, persyaratan keselamatan kebakaran, kekuatan struktural, dan kebutuhan kontrol suhu daripada hanya mengejar metrik kinerja tunggal.

Mekanisme Anti Korosi dan Perbedaan Kelas pada Lapisan Permukaan Stainless Steel

Kemampuan tahan karat panel ruang bersih baja tahan karat pada dasarnya berasal dari film pasif kromium oksida padat yang terbentuk di permukaan. Ketika kandungan kromium dalam baja mencapai kira-kira 12% , film pasif ini secara efektif menghalangi oksigen dan media korosif agar tidak bersentuhan dengan substrat. Baja tahan karat tipe 304 (06Cr19Ni10) berkinerja sangat baik di lingkungan ruang bersih standar; Baja tahan karat tipe 316L (022Cr17Ni12Mo2), dengan tambahan 2% –3% molibdenum , secara signifikan meningkatkan ketahanan lubangnya (PRE=%Cr 3,3×%Mo), menawarkan ketahanan yang lebih kuat terhadap korosi celah dan lubang yang disebabkan oleh klorida.

Perbandingan Data Uji Semprotan Garam

Pengujian semprotan garam adalah evaluasi penting yang dipercepat untuk ketahanan korosi baja tahan karat. Berdasarkan data pengukuran industri, berbagai bahan menunjukkan variasi kinerja yang signifikan dalam kondisi semprotan garam netral (NSS, 5% NaCl, 35°C):

Penting untuk dicatat bahwa pengujian semprotan garam menggunakan konsentrasi klorida yang sangat tinggi, dengan laju korosi beberapa hingga puluhan kali lebih cepat dibandingkan lingkungan alami. Oleh karena itu, Panel ruang bersih baja tahan karat 304 yang lulus uji semprotan garam selama 72 jam biasanya dapat menjamin layanan bebas karat selama lebih dari 10 tahun di lingkungan ruang bersih rendah klorida yang sebenarnya , sementara 316L dapat mencapai umur yang diharapkan melebihi 15 tahun dalam kondisi dunia nyata yang setara.

Bagaimana Pemilihan Material Inti Mempengaruhi Kinerja Anti-Korosi dan Fungsional Secara Keseluruhan

Meskipun lapisan permukaan baja tahan karat memberikan pertahanan utama, sifat fisik dan kimia bahan inti secara langsung memengaruhi integritas struktural panel dalam jangka panjang dan kemampuan anti-korosi tidak langsung. Misalnya, jika bahan inti menyerap kelembapan dan berubah bentuk, sambungan panel dapat retak, sehingga media korosif dapat menembus lapisan sandwich. Tabel berikut membandingkan kinerja komprehensif dari empat materi inti utama:

Dari perspektif sinergi anti korosi, bahan inti sarang lebah aluminium adalah pilihan yang lebih disukai untuk ruang bersih bermutu tinggi (ISO Kelas 1–5) karena kompatibilitas elektrokimia dengan lapisan permukaan, sifat non-higroskopis, dan tidak ada pelepasan serat. Inti komposit wol batu kaca-magnesium unggul dalam aplikasi farmasi dan kimia, dimana sifat anorganiknya tahan terhadap fumigasi kimia yang sering terjadi tanpa menghasilkan produk sampingan yang korosif.

Mengapa Proses Manufaktur Penting: Panel Manual vs. Panel Buatan Mesin

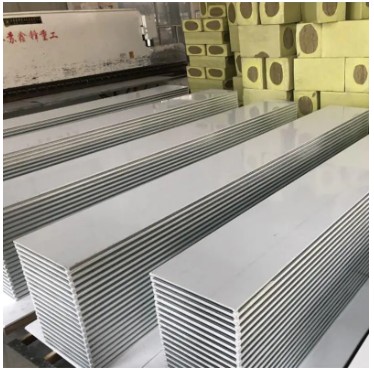

Panel ruang bersih baja tahan karat dikategorikan berdasarkan proses manufaktur menjadi tipe manual dan buatan mesin, dengan perbedaan penting dalam penyegelan struktural dan kinerja anti-korosi jangka panjang. Panel buatan mesin diproduksi melalui jalur kontinu otomatis untuk pengikatan permukaan, pemanasan, pengepresan, dan pengawetan, sehingga mencapai kerataan permukaan yang sangat tinggi (biasanya ≤1mm/m) dan sambungan rapat yang secara efektif mencegah uap air dan media korosif menembus lapisan inti melalui tepi atau lapisan. Panel manual mengandalkan perakitan tangan; Meskipun menawarkan fleksibilitas tinggi untuk ukuran non-standar, penyegelan yang konsisten pada sambungan lebih sulit dijamin, sehingga menimbulkan potensi infiltrasi air dan risiko korosi di lingkungan dengan fluktuasi kelembapan.

Perbandingan Parameter Proses

• Suhu pengawetan perekat panel buatan mesin: 120°C–150°C kontrol konstan, tingkat penyembuhan perekat >95%, kekuatan ikatan ≥0,15MPa
• Pengawetan panel manual pada suhu ruangan: bergantung pada suhu dan kelembapan sekitar, siklus pengawetan lebih lama, bagian tepi memerlukan aplikasi sealant tambahan
• Presisi dimensi panel buatan mesin: toleransi panjang ±2mm, toleransi diagonal ≤3mm, memastikan celah pemasangan ≤1mm

Untuk kamar bersih di pesisir atau dengan kelembapan tinggi , panel buatan mesin dengan permukaan baja tahan karat 316L direkomendasikan untuk meminimalkan kemungkinan korosi pada sambungan. Jika panel manual harus digunakan, semua tepi dan sambungan yang dipotong harus ditutup dengan sealant poliuretan.

Konfigurasi Mana yang Sesuai dengan Industri Anda: Panduan Pemilihan Khusus Aplikasi

Industri yang berbeda memiliki prioritas yang berbeda-beda untuk panel ruang bersih anti korosi. Berdasarkan pengalaman teknik praktis dan standar industri, rekomendasi pemilihan yang ditargetkan berikut ini diberikan:

Laboratorium Farmasi dan Biologi

Lingkungan ini sering memerlukan fumigasi spasial dengan hidrogen peroksida, formaldehida, atau disinfektan garam amonium kuaterner. Permukaan baja tahan karat 316L dengan inti wol batu kaca-magnesium panel direkomendasikan. 316L tahan terhadap klorida dan komponen asam dalam disinfektan, sedangkan lapisan kaca-magnesium berfungsi sebagai penghalang anorganik yang tidak melepaskan gas berbahaya atau menyerap kelembapan selama pengasapan kimia. Studi kasus fasilitas farmasi menunjukkan bahwa dinding dengan konfigurasi ini terlihat tidak ada lubang atau bintik karat selama 5 tahun siklus desinfeksi mingguan .

Bengkel Elektronika dan Semikonduktor

Manufaktur mikroelektronika sangat sensitif terhadap partikel dan pencucian ion logam. Permukaan baja tahan karat 304 dengan inti sarang lebah aluminium direkomendasikan. Sifat sarang lebah aluminium yang 100% bebas serat menghilangkan sumber debu, dan kerataannya yang tinggi (variasi permukaan ≤0,5 mm) memenuhi persyaratan aliran udara FFU yang presisi. Di ruang bersih ISO Kelas 4 dan lebih tinggi, kombinasi ini dapat mengontrol pembentukan partikel dinding partikel ≤0,5μm <100 per ft³ .

Pengolahan Makanan dan Penyimpanan Rantai Dingin

Fasilitas makanan harus menyeimbangkan anti korosi, isolasi termal, dan kedap air. Permukaan baja tahan karat 304 dengan inti poliuretan (PU). direkomendasikan. Konduktivitas termal PU serendah 0,024 W/m·K secara signifikan mengurangi konsumsi energi penyimpanan dingin; struktur sel tertutupnya mencegah penetrasi uap air, menghindari korosi pada bagian belakang baja tahan karat yang disebabkan oleh kondensasi jangka panjang. Dalam pengujian siklus termal dari -20°C hingga 50°C, kombinasi ini tidak menunjukkan penghancuran inti atau delaminasi permukaan.

Pabrik Industri Pesisir atau Kimia

Lingkungan dengan salinitas tinggi atau uap asam/alkali menimbulkan tantangan material terbesar. Permukaan baja tahan karat 316L dengan inti sarang lebah aluminium adalah wajib, dan semua sekrup pemasangan dan aksesori sudut aluminium juga harus berukuran 316L untuk mencegah korosi galvanik. Bahkan 316L di lingkungan seperti itu memerlukan perawatan pasivasi permukaan secara berkala (setiap 2–3 tahun) untuk memperbaiki film pasif yang berpotensi rusak akibat goresan mekanis.

Cara Mencegah Karat Saat Pemasangan dan Perawatan

Bahkan dengan panel ruang bersih baja tahan karat berkinerja tinggi, pemasangan dan pemeliharaan yang tidak tepat dapat menyebabkan korosi dini. Berikut ini adalah titik kontrol kritis yang diverifikasi:

1. Hindari kontak langsung antara logam yang berbeda: Bantalan isolasi nilon atau karet harus digunakan di antara panel baja tahan karat dan rangka baja karbon untuk mencegah korosi galvanik. Bukti lapangan menunjukkan bahwa baja karbon tidak terisolasi yang bersentuhan dengan baja tahan karat 304 dapat menghasilkan migrasi karat yang terlihat di dalamnya 3–6 bulan di lingkungan lembab.
2. Semua tepi yang dipotong harus disegel: Pemotongan di lapangan menciptakan gerinda yang merusak film pasif. Semua potongan harus diberi pasta pasivasi khusus baja tahan karat dan ditutup dengan sealant silikon.
3. Pilih bahan pembersih dengan benar: Hindari pembersih yang mengandung klorida (seperti natrium hipoklorit) atau produk berbahan dasar asam klorida pada permukaan baja tahan karat. Deterjen netral (pH 6–8) dengan kain non-woven yang lembut direkomendasikan.
4. Periksa drainase dan penyegelan secara teratur: Sambungan penutup antara alas dinding dan lantai merupakan zona korosi yang berisiko tinggi. Inspeksi triwulanan direkomendasikan; sealant yang retak harus segera diperbaiki untuk mencegah penumpukan air di lapisan inti.

Melalui langkah-langkah sistematis ini, umur layanan panel ruang bersih baja tahan karat anti karat dapat diperluas ke 1,5 kali umur desain , secara signifikan mengurangi total biaya pemeliharaan siklus hidup.
